Вентиляция подвала в частном доме своими руками схема с выходом в стену

Вентиляция подвала в частном доме: оптимальные способы обустройства правильного воздухообмена

Вентиляция подвала, как и проветривание любого жилого помещения, необходима для обеспечения смены отработанного воздуха свежим. Благодаря организованному воздухообмену погреб или цокольный этаж становится пригодным для использования в качестве кладовки, хранилища для овощей или фруктов.

Если заняться благоустройством подвала более серьезно, то на этой площади можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них более подробно будем говорить в нашей статье. Разберем правила обустройства вентиляции в подвальном помещении при естественном воздухообмене, а также в случае применения принудительного вентилирования.

Особенности создания жилого микроклимата

Причин заняться устройством полноценной, правильно функционирующей системой вентилирования подвальных помещений множество. Они касаются как сохранения конструкции здания, так и обеспечения благоприятной для проживания атмосферы.

Застой воздушных масс, отсутствие проветривания приводят к тому, что грибок и плесень поражают все предметы, находящиеся в помещении – от вещей и продуктов до стен и фундамента.

Для создания комфортного микроклимата в коттедже важно, чтобы и погреб, и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы ее устройства продумываются еще при планировании, когда составляется проект дома.

Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Если не брать в учет установку специального электрооборудования, то система вентиляции основана на общеизвестных законах физики: нагретый воздух поднимается вверх и через трубу покидает помещение, а холодный поступает внутрь, замещая его, через вторую трубу.

На этом принципе основана двухтрубная система воздухообмена.

Применяют и более простой вариант с одной трубой – когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через направленную вверх магистраль.

При устройстве любой системы с использованием вентиляционных труб важно, где организовывать забор воздуха и на какую высоту выводить каналы. Также производят расчет длины и диаметра труб, чтобы вентиляционная система работала с максимальным эффектом.

Виды вентиляции подвала

Вентиляционные системы подвалов частных домовладений классифицируются по общим принципам. Например, по способу организации давления перемещаемого воздуха они бывают естественными или принудительными.

Рассмотрим особенности обоих видов, так как конструктивные различия влияют на выбор материалов и способ монтажа.

Вариант #1 — естественный воздухообмен

Для организации циркуляции воздушных масс без подключения дополнительного оборудования необходимо создать условия, при которых бы воздухообмен производился только благодаря разнице давления и температуры. Это вариант приточно-вытяжной вентиляции, характерной для жилых помещений.

Принцип действия прост: пространство погреба заполняется холодным воздухом с улицы, поступающим через приточные отверстия и трубы, а отработанная среда выводится через вытяжной канал.

Преимущества устройства естественной вентиляции – простота монтажа и небольшие затраты на покупку комплектующих. Приобрести трубы и выполнить их установку можно своими руками.

Простая в устройстве система естественной циркуляции имеет и минусы. Главный – зависимость от внешних факторов. Качество воздухообмена может пострадать от резкой смены температуры или давления, а также от таких атмосферных явлений, как сильный ветер или затяжной дождь.

Проектированием естественной системы лучше заняться заранее, пока не возведены стены. Нужно подобрать трубы нужного сечения, продумать их расположение.

Какие именно элементы потребуются для оборудования системы вентиляции подвала, можно выяснить только после анализа конструкции конкретного подвального помещения. Однако существуют составляющие, которые можно назвать универсальными:

Несколько рекомендаций по монтажу:

  • Вытяжной канал располагают максимально высоко. Традиционно он ведет от потолка подвала до крыши здания и выходит примерно на 0,5-0,6 м над кровельным покрытием.
  • Вытяжку обустраивают вдоль наружной стены или параллельно одной из капитальных стен, если к ней подключают другие помещения, например, санузлы.
  • Приточную трубу устанавливают над цементным основанием или напольным покрытием подвала, на высоте 0,3-0,4 м, второй ее конец выводят наружу над поверхностью земли.
  • Средние размеры диаметра труб и коробов – 120-150 мм, для больших подвалов используют изделия до 200 мм.

Если нарушить основные правила, могут возникнуть проблемы. Например, если конец вытяжной трубы опустить хотя бы на 0,2-0,3 м ниже уровня потолка, то в помещении появится сырость – застой воздуха под потолком приведет к появлению плесени.

Вариант #2 — принудительная вентиляция

Многие останавливаются на устройстве системы естественной вентиляции своего подвала и не задумываются над тем, что она теряет эффективность из-за природных факторов.

Более предусмотрительные владельцы зданий идут дальше – дополняют конструкцию устройствами принудительной циркуляции воздуха. Проще говоря, устанавливают в трубы вентиляторы.

Как определить, что возникла необходимость в установке дополнительного оборудования? Если, придя с улицы или из жилого помещения, вы чувствуете недостаток свежего воздуха и пытаетесь проветрить подвал – естественная вентиляция не справляется.

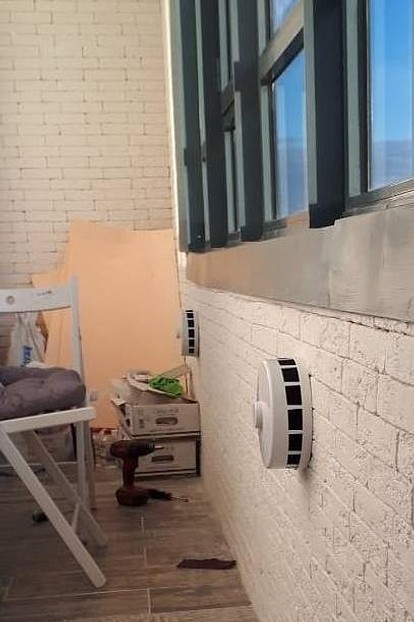

Если в подвале или цоколе обустроено жилое помещение, может возникнуть проблема в поступлении через приточные устройства чересчур холодного воздуха, особенно в зимний период.

Чтобы внутрь поступали уже нагретые воздушные массы, устанавливают калорифер или кондиционер. Кроме того, система оснащается дополнительной шумоизоляцией и качественными воздушными фильтрами.

Какую же вентиляцию лучше выбрать? Считается, что наиболее целесообразен комбинированный способ, когда при недостаточной эффективности естественной циркуляции можно воспользоваться принудительной.

Обычно вентиляторы и другие устройства «отдыхают» в межсезонье, когда воздухообмен осуществляется благодаря разнице температур и давления.

В мороз нередко приходится закрывать приточные устройства из-за слишком низкой температуры поступающего воздуха, а летом – использовать вентиляторы или кондиционеры.

Правила монтажа воздуховодов

Универсальной схемы для обустройства вентиляционной системы не существует – все зависит от объема помещения, конструкции здания в целом, климатических условий и даже материала, из которого построен дом.

Поэтому рассмотрим общие правила, которые могут пригодиться при монтаже вентиляционных каналов.

Особенности планирования и расчетов

Важные моменты – правильно рассчитать размеры комплектующих и выбрать место их установки.

Для оснащения коттеджа, предназначенного для постоянного проживания, лучше составить проект принудительной вентиляционной системы. Она может работать в автономном режиме и не зависит от природных факторов.

Для монтажа потребуются:

  • трубы для устройства вытяжных и приточных каналов;
  • вентиляторы или другие нагнетательные агрегаты;
  • заборник воздуха для приточного канала;

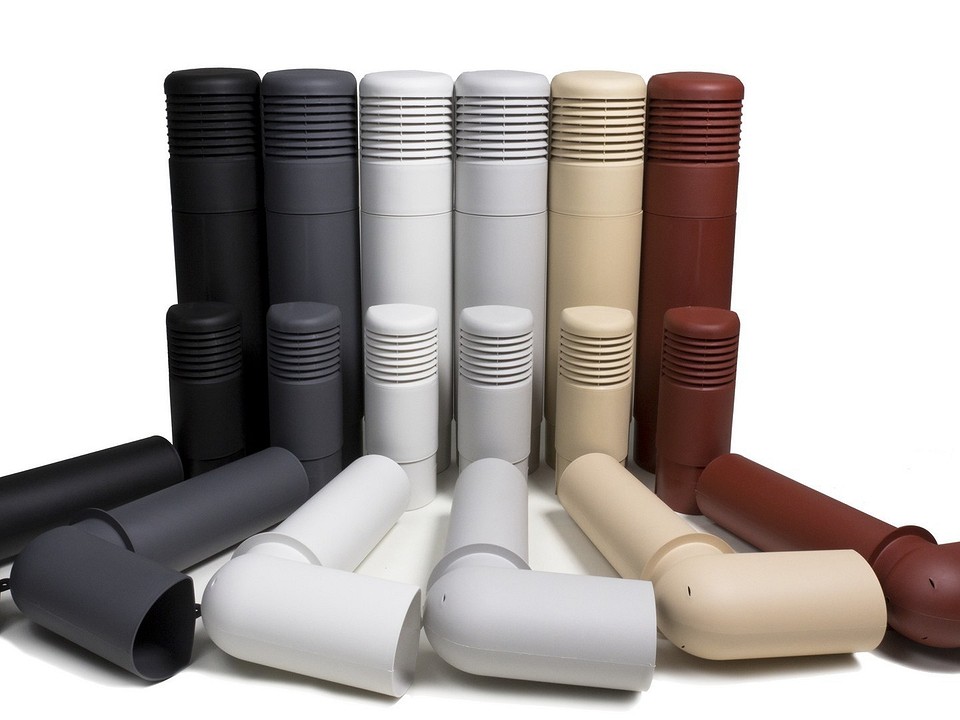

  • дефлектор или козырек для вытяжного канала;
  • диффузоры, тройники и переходники для соединения труб.

Асбестоцементные трубы используют все реже из-за хрупкости, особенностей транспортировки и монтажа. Но их не нужно утеплять, и они относительно недорогие.

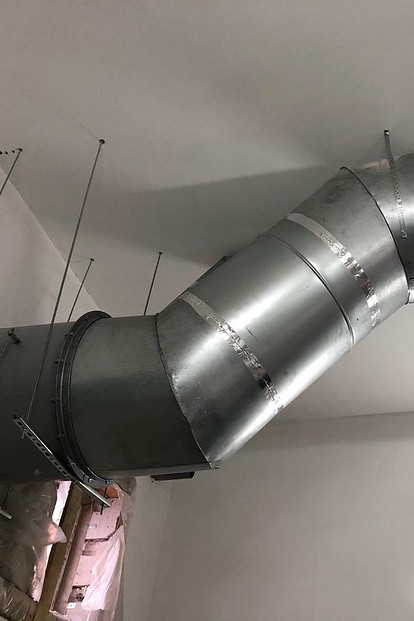

Гораздо чаще применяют пластиковые и стальные оцинкованные изделия. Первые отличаются легкостью обработки и небольшим весом, вторые – прочностью и долгим сроком эксплуатации.

Как определиться с диаметром каналов? Для обустройства большого гаража, бассейна или подвальной гостевой лучше пригласить специалистов, которые используют сложный, учитывающий все факторы алгоритм расчетов.

Но для монтажа системы вентиляции в небольшом подвале частного дома можно применить универсальную схему подсчета.

Предположим, что нужны воздуховоды для небольшого подвала площадью 10 м². Умножаем это число на средний коэффициент – предполагается, что на каждый кв. метр площади необходимо 26 см² площади сечения трубы: 10 х 26 = 260 см².

Затем находим радиус по формуле: R = √ (Т / π): √ (260 : 3,14) = 9,1.

Умножаем радиус на 2, получаем внутренний диаметр: 9,1 х 2 = 18,2 см.

Следовательно, рекомендуемый диаметр трубы для воздуховода – примерно 18 см.

Также можно использовать таблицы, которые предоставляют производители воздуховодов, или инструменты, производящие расчеты в онлайн-режиме. Результаты будут более точными.

Рекомендации по установке оборудования

Предположим, что подвал в доме уже оборудован или находится на этапе строительства. Очередность установки вытяжной и приточной магистралей не важна.

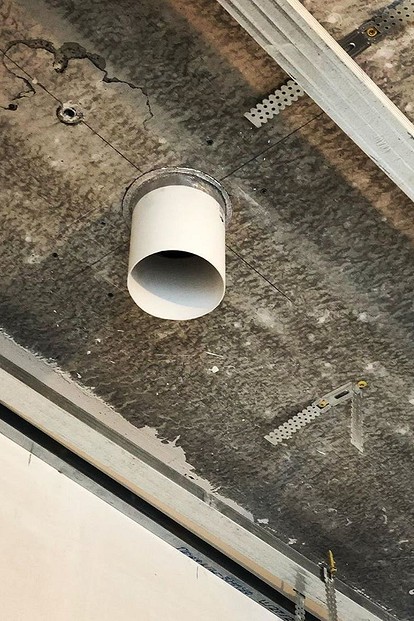

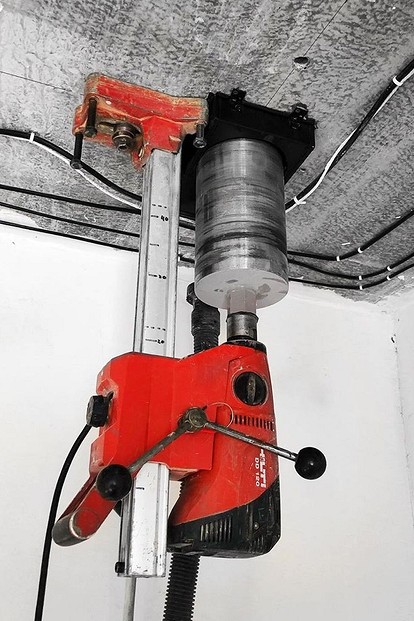

В потолке нужно проделать отверстие для трубы с учетом того, что она пойдет и выше – или через жилые помещения, или по улице, возле стены, но в утепленном варианте. Чаще всего это место в углу, около дымохода или теплоизолированной стены.

Рекомендуем ознакомиться с правилами сооружения узла прохода вентиляции через кровлю.

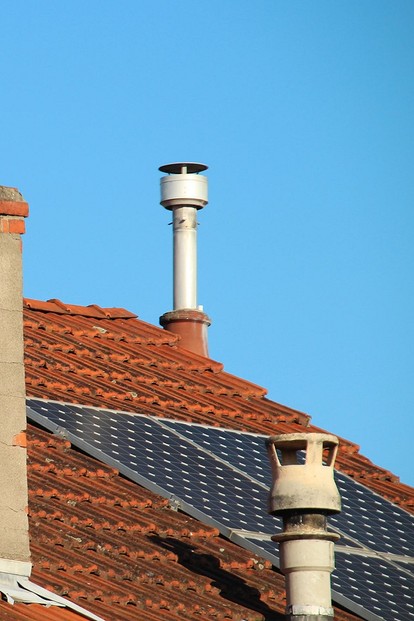

Канал выводят над кровлей не менее, чем на 0,6 м, но иногда высота отрезка над поверхностью крыши достигает 1,5 м. Верхнюю часть оборудуют козырьком, чтобы в канал не попадал мусор и влага. Если установить еще и дефлектор, то можно рассчитывать на увеличение тяги.

От разницы температур на внутренних стенках трубы будет оседать влага, поэтому в нижней части устанавливают сборник конденсата, который периодически нужно освобождать, если вода не будет испаряться естественным путем.

Читать еще:  Готовая лестница на второй этаж своими руками

Затем переходят к монтажу приточной магистрали. В противоположном углу или у стены закрепляют вторую трубу. Конец ее должен находиться максимально близко к полу – желательно, на расстоянии 0,2-0,4 м.

Через отверстие в фундаменте трубу выводят на улицу и приподнимают над поверхностью. Верхнюю часть оборудуют решеткой или сеткой.

Если не полениться и установить на трубах простые устройства – заслонки, то поступление воздуха можно будет регулировать.

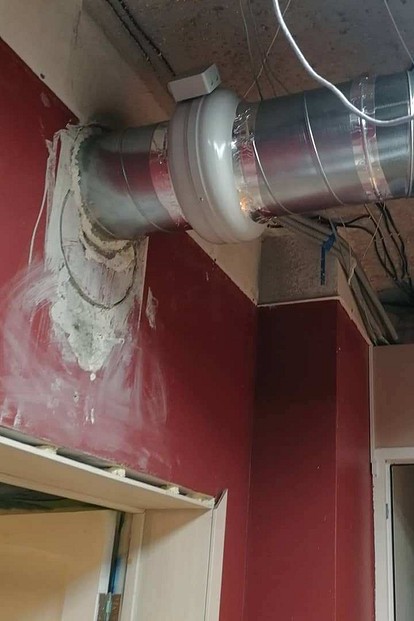

Для создания простейшей принудительной системы на обе трубы устанавливают вентиляторы. В продаже можно найти бытовые приборы, рассчитанные на разный диаметр труб с круглым и прямоугольным сечением.

После монтажа системы ее нужно протестировать. Для этого используют простой «бабушкин» способ – подносят к вытяжному отверстию лист бумаги. При хорошей тяге он «прилипает» к решетке.

Вместо листа можно применить зажженную спичку – по наклону языка пламени можно судить об эффективности вытяжки.

Устраивать систему с одной трубой или другие неполноценные варианты вентиляции нецелесообразно. Приточно-вытяжная вентиляция с двумя типами воздуховодов и элементами принудительной циркуляции признана наиболее рациональной и простой в исполнении.

Выводы и полезное видео по теме

Применение автоматики в любительском исполнении:

Мнение пользователя о принудительной вентиляции:

Какие трубы лучше подходят для вентиляции подвала:

Если дом возводят опытные строители, то они еще при оборудовании фундамента беспокоятся о вентиляции в подвальном помещении. Установить систему в подготовленные стены и перекрытия намного легче.

Однако не отчаивайтесь, если дом уже построен, а вентиляция работает плохо – всегда можно найти способ повысить ее эффективность.

У вас остались вопросы по обустройству вентиляции в подвальном помещении? Задавайте их под этой статьей – наши эксперты и другие посетители сайта постараются вам помочь.

Если вы хотите поделиться опытом собственноручного оборудования вентсистемы, расскажите об этом в блоке комментариев.

Грамотная система вентиляции в подвале частного дома

Подвал расположен под зданием. Его габариты ограничены фундаментом по бокам и черновым полом первого этажа сверху. Снизу находится грунт или рукотворный настил.

Благодаря подземному расположению, сезонные колебания температуры в подполе не значительны, но показатели важности достаточно велики. Этот фактор способствует появлению грибка, плесени и ускоряет разрушение конструктива здания. Можно сделать вентиляцию в подвале частного дома своими руками, увеличив срок службы здания и расширив полезное пространство дома за счет эксплуатируемого подпола.

Необходимость проветривания

Согласно строительным нормативам, проект вентиляции является неотъемлемой частью общего проекта. В частном домостроении не всегда исполняются требования СНиП. Купив готовый дом, собственники могут столкнуться с неэффективной вентиляцией подвала, либо с полным ее отсутствием. Недостаточное проветривание приводит к застою влажного воздуха и скоплению в подполе радиоактивного газа радона. Негативные последствия ошибок в строительстве:

  • Образование грибка на несущих конструкциях ослабляет их прочностные характеристики.
  • Споры плесени проникают в жилище, нанося вред здоровью людей.
  • Сырость ухудшает микроклимат в доме.
  • При утеплении перекрытий минеральной ватой, повышенная влажность снижает показатели энергосбережения.

Этих причин достаточно, чтобы устроить вентиляцию подвала.

Порядок работ

Отвести влагу от цоколя можно гидроизоляцией фундамента и устройством дренажной системы. Если в подполье проходят коммуникации водоснабжения и водоотведения, нужно обернуть их цилиндрическим утеплителем из вспененного ПВХ, чтобы избавиться от конденсата. В зависимости от размера, конфигурации и назначения подвального помещения выберите схему монтажа.

Как сделать вентиляцию в подвале в частном доме

Если подвал не используется, но там проходят коммуникации, достаточно обеспечить естественный воздухообмен. Для площади более 50 м2 нужно сделать вытяжку в подвале. При необходимости хранить в подполе овощи и консервацию, отделите часть помещения, оборудуйте в ней приток и вытяжку воздуха, при этом оставшаяся часть может проветриваться естественной конвенцией.

В том случае, когда нулевой этаж имеет полноценную высоту и бетонированный пол, в нем целесообразно оборудовать котельную, сауну или мастерскую. Здесь более уместна принудительная вентиляция, а установка системы рекуперации отработанного воздуха позволит экономить на отоплении.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Важно! В местностях с повышенными радиационными показателями соотношение уменьшается до 1/150.

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

  • Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
  • Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
  • Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

Недостаток естественной вытяжки заключается в ее зависимости от силы и направления ветра, а также влажности атмосферного воздуха. Приточно-вытяжная более эффективная и доступна по цене. Принцип ее работы основан на разнице температур в нижней и верхней точке подпола. Проще всего сделать вытяжку в подвале при помощи труб ПВХ. Преимущества системы из канализационных труб:

  • низкая себестоимость;
  • простота сборки;
  • наличие фасонных деталей;
  • малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

  • На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
  • Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
  • Обеспечьте герметичность стыков.
  • Утеплите воздуховод.
  • Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

Важно! Чем меньше изгибов в конструкции, тем более эффективно отводится влага.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Важно! Вентиляторы в обеих трубах должны работать одновременно.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Видео: как сделать вентиляцию в подвале загородного дома

Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты

Подвальное помещение – это неотъемлемая часть современного частного дома или коттеджа. Оно служит для размещения в нем коммуникаций систем отопления и водоснабжения, может использоваться в качестве гаража, мастерской или овощехранилища. В любом случае подвал нуждается в поддержании заданного уровня температуры и влажности. Сырость негативно влияет на сохранность сельскохозяйственной продукции, приводит к появлению плесени, разрушает стены дома и негативно влияет на другие предметы. Решить эту проблему поможет грамотно обустроенная вентиляция подвала.

Плюсы и минусы

Отметим положительные моменты от применения систем вентилирования в подвале и цокольном этаже:

  • Комфортный микроклимат в доме, нет ощущения сырости на первом этаже;
  • Возможность обустроить кладовую, в которой поддерживается постоянная температура и содержание влаги в воздухе;
  • Увеличивается срок эксплуатации несущих конструкций жилого дома или погреба, особенно если они выполнены из дерева;
  • Эксплуатация газового и отопительного оборудования невозможна в непроветриваемом помещении по соображениям безопасности;
  • В сухом подвале никогда не заведутся споры плесени, вызывающие орви, аллергию и астму.

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Читать еще:  Винтовые лестницы на чердак своими руками чертежи

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Устройство приточно вытяжной вентиляции

Разберем теперь, как сделать вентиляция в подвале. Проще всего будет изготовить вентиляцию в погребе или подвале приточно-вытяжного типа или принудительную.

Для начала проведем расчет.

На 1 м2 площади должно приходится 25 см2 поперечного сечения воздуховода.

С увеличением высоты потолка или влажности диаметр воздуховода увеличивается. Деревянный короб можно разделить на две половинки для приточной и вытяжной вентиляции, но лучше всего использовать пластиковые трубы или металлические гофрированные короба.

Устройство приточно-вытяжной вентиляции может быть дополнено дефлектором на крыше дома. Он будет создавать дополнительное разрежение в трубе и улучшать выход теплого воздуха.

Управляемая принудительная система будет гораздо эффективнее при сравнимых трудозатратах. Для этого нам понадобятся специальные канальные вентиляторы, которые работают от напряжения 36 В. Эта особенность связана с категорией всех подвальных помещений, допускающих использование только таких токов.

Поэтому в электрическом щитке устанавливается трансформатор, понижающий напряжение с 220 В до 36 В. А проводка обязательно уложена в кабель-каналы. Эти и другие правила можно найти в СНиП 41-01-2003 отопление, вентиляция и кондиционирование.

Для небольших помещений будет достаточно только одного такого вентилятора на вытяжной рукав. Приток свежего воздуха будет осуществляться за счет разрежения в подвале. Но эффективность системы будет намного выше, если установить второй приточный насос и объединить их работу на один пульт управления.

Сейчас в продаже можно встретить программируемые пульты управления с датчиками температуры и влажности, а сами канальные вентиляторы выпускаются всех типоразмеров и совместимы практически с любыми вентиляционными коробами. Для удобства уже встроены в корпус, имеют защитную решетку и сменные фильтры.

В качестве труб для вентиляционных коробов в собственном доме предпочтительнее использовать ПВХ. Они достаточно прочны и легки, чтобы прикреплять их к стенам и потолкам с помощью обычных дюбелей. Не боятся влаги и перепадов температур, а стоимость ниже стальных конструкций.

Проверка работоспособности

Определить циркуляцию воздуха достаточно просто. Для этого можно воспользоваться открытым пламенем спиртовой горелки или свечи или приложить бумажный лист к отверстию вытяжного канала. Хорошая вытяжка будет надежно удерживать листок. Не повредит и термометр, установленный в районе канала приточного воздуха.

О плохой вентиляции подвала, гаража говорят такие признаки:

  • Появление конденсата на стенках, а влажность превышает 95%. Допустимая максимальная влажность для хранения заготовок и урожая – 85-90% при температуре 3-40С. Для жилых помещений, гаража показатели влажности не должны превышать 40-50%;
  • Плесень и грибковые образования на стенах и потолке;
  • Неприятный запах в помещении и тяжелый спертый воздух;
  • Резкие перепады температуры говорят о неправильном устройстве приточно-вытяжной вентиляции или ошибках в расчетах сечения каналов;
  • В теплое время конденсат может быть не заметен, зато зимой стены будут обильно покрываться инеем;
  • В погребе с овощами может накапливаться углекислый газ. Определить его можно по гаснущей свечке или спичке. В этом случае необходимо открыть все заслонки и проветрить в течение суток, не спускаясь в помещение без средств защиты.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора — подробная статья.

Установка систем вентилирования будет намного эффективнее, если вместе с ней проводить мероприятия по поддержанию микроклимата:

  • Периодические проветривания с открытием всех дверей и люков. Особенно это требование актуально для владельцев погребов. Лучше всего это делать летом, а из погреба достать все деревянные предметы;
  • Регулярно обрабатывать стены известкой или специальными составами. Они защитят от появления плесени и неприятного запах в помещении. Примерный рецепт такого состава: на ведро воды 3 кг извести и 50 г медного купороса;
  • С излишками влаги в воздухе можно бороться с помощью ящика с песком, опилками, солью, негашеной известью. Периодически ящик достается и тщательно просушивается на солнце. В погребе можно оставить лаз незапертым, а прикрыть его старыми одеялами или матрасами, чтобы улучшить циркуляцию воздуха;
  • Помогает установка дополнительного источника тепла (небольшая печка, жаровня, калорифер, лампа) или просто горящую свечу;
  • Выполнить гидроизоляцию подвала или погреба битумными составами;
  • Установить регулируемые заслонки на приточную и на вытяжную вентиляцию. С их помощью можно будет исключить сквозняки и промерзание подвала зимой;
  • Если погреб находится в гараже, то система вентиляции у него должна быть отдельной. Повышенная влажность овощного погреба противопоказана автомобилю;
  • Установить обычный домашний вентилятор.

Сколько стоит сделать вентиляцию

Обеспечить хороший микроклимат в подвальном помещении недорого. Простые варианты могут быть выполнены из отходов строительства и подручных материалов, более сложные потребуют дополнительных вложений.

На стоимость всей системы будут влиять такие факторы:

  • Площадь подвального помещения и высота всего строения. По этим параметрам рассчитывается количество и размер воздуховодов, которые будут составлять весомую часть во всем проекте;
  • Материал воздушных коробов. ПВХ – дешевле, но имеет ограничения по размеру и максимальному диаметру трубы. Оцинкованная сталь надежнее и позволяет выполнить вентиляцию любой степени сложности и конфигурации, но значительно дороже, тяжелее и может потребовать специального оборудования;
  • Степень автоматизации (простой канальный вентилятор стоит от 2000 рублей, переключатель от 1400 рублей);
  • Наличие сложных и дорогих дополнительных устройств – сплит-системы, рекуператоры, осушители, гигрометры и датчики (стоимость такой системы под ключ может превышать 100 тыс. рублей);

Вентиляция в подвале важна как для сохранности хранящихся там продуктов, так и для благополучия всего дома. Простейшие варианты могут быть изготовлены самостоятельно или заложены на этапе строительства. Более сложные типы вентиляции потребуют специальных навыков и опыта. В любом случае, эта система всегда должна быть исправна и своевременно обслуживаться.

Как сделать вентиляцию в погребе частного дома

Рассказываем, почему в подвальном помещении необходима вентиляция и как правильно обустроить систему с одной и двумя трубами.

Вентиляция в погребе необходима. В жилом полуподвале или мастерской она должна быть интенсивнее, чем на основных этажах — ведь в цоколе нет широких окон. Отсутствие нормального воздухообмена в подсобке, где хранятся химически активные вещества, приведет к скоплению их испарений. При значительной концентрации в атмосфере они становятся опасны. Моющие средства, запасы топлива, масляная краска, ацетоновый растворитель способны вызвать отравление. Баллоны с газом и канистры с бензином при долгом отсутствии свежего притока могут взорваться от искры или зажженной в помещении спички. Проветривание понадобится в случае, если подполье оборудовано для хранения пищевых продуктов. Без него они пропитаются запахом сырости и канализационных труб — развязки коммуникаций находятся внизу дома. Влага должна постоянно удаляться, иначе она будет оседать на стенах, полу и потолке, постепенно разрушая отделку. Для решения проблемы необходимо устройство вытяжной системы. Работы можно провести своими руками.

Делаем вентиляцию в погребе частного дома

Система естественной и принудительной циркуляции

Движение потока внутри помещения возникает благодаря перепаду давлений внутри и снаружи здания. В жаркую погоду оно не значительно. Зимой газ более разрежен. Чем больше высота, тем меньше его давление. В теплой комнате оно выше. Нагретый газ расширяется. Его молекулы начинают двигаться активнее, ударяясь друг о друга. Скорость их движения и температура взаимосвязаны. Если провести высокую трубу на крышу, начнется активный газообмен. Он происходит по принципу сообщающихся сосудов — поток устремляется туда, где давление ниже.

Читать еще:  Шторки на боковые окна своими руками

Летом поток замирает. В жилых комнатах, расположенных на основных этажах, его приводит в движение сила ветра. Циркуляция возникает благодаря широко открытым окнам. Внизу они полностью отсутствуют, либо их площадь не велика. Естественное проветривание в таких условиях невозможно. Единственный выход — обустройство принудительной вентиляции в подвале. Смену объема воздуха обеспечивает электрический вентилятор, работающий от розетки 220 Вольт. Даже такая схема не будет работать, если не создать постоянный приток. Чтобы оборудование не работало в холостую, на место удаляемого объема должен поступать новый.

Как правильно спроектировать систему в частном доме

Проектированием лучше заниматься на стадии строительства, когда есть возможность удобно расположить сборные элементы, определив для них место в техническом шкафу. Выход располагают на стороне, противоположной от окон, если они есть. При их отсутствии устанавливают впуск на стену либо перекрытие. Отверстие под него бурят во время возведения цокольного этажа. Сверлить отверстие необязательно. Его можно оставить в кладке. В опалубке фиксируют полую деталь нужной формы с правильными размерами, соответствующими параметрам клапана. Когда раствор схватится, эту деталь вынимают либо оставляют, если она не мешает дальнейшему монтажу.

В случае заглубления конструкции патрубок крепят в стене и отводят вверх через почву. Если уровень потолка выше нулевой отметки, отверстие просто закрывают решеткой. Она защищает корпус от проникновения грызунов и крупных насекомых. При таком расположении следует учитывать среднюю высоту снежного покрова. Снег не должен закрывать решетку, иначе вентиляция подвала в частном доме перестанет работать.

Что влияет на эффективность вентиляции

  • Сечения впускных и выпускных каналов. Их принимают одинаковыми, чтобы создать равномерный отвод и поступление. Проектировать разные сечения имеет смысл только в случае постоянного использования приточных устройств. Вытяжку делают уже. Следует учитывать, что при выключенном оборудовании будет отводиться небольшой объем газа. Чтобы лопасти не перекрывали отвод в отключенном состоянии, лучше использовать модель с поворотным механизмом. Она крепится на петлях и способна поворачиваться, как дверная створка.
  • Объем помещения и его естественный микроклимат.
  • Назначение погреба и требуемые параметры. Чтобы хранить пищевые продукты, нужна температура около 5-10 градусов. Если в цокольном этаже планируется устраивать спальню, кабинет или мастерскую, условия следует сделать более комфортными. На них влияет не только отопление, но и количество холодного воздуха с улицы. Чем больше сечение клапана, тем холоднее станет внутри при заморозках.
  • Температура внутри и снаружи либо мощность приточного оборудования.
  • Высота трубы и ее расположение. Тяга зависит от уровня над нулевой отметкой. Лучше вывести вытяжку на кровлю через внутренние помещения. Так на стенках не будет скапливаться конденсат, выпадающий от холода. Один из вариантов — утепленные внешние короба. Верхнюю часть размещают над коньком либо на значительном расстоянии от него. Если подвал стоит отдельно, вытяжку поднимают на 1,5 м над верхней точкой кровли. Повороты создают препятствия воздуху и замедляют его течение. Лучше сделать его прямым на всех участках.
  • Правильное размещение входа и выхода. Их нельзя ставить рядом. Линия между ними должна проходить по всей комнате. За пределами линии возникают «мертвые зоны». Движение в них отсутствует. Свежий поток туда не поступает, и старый пропитанный сыростью объем остается на месте. Чтобы сквозняк его вытолкнул, этот объем должен находиться у него на пути.

Особенности вентиляции погреба с одной трубой

Такая схема подходит для помещений площадью до 15 м 2 . Обычно она включает в себя только вытяжку. Чаще всего используют канализационную арматуру ПВХ диаметром 10-15 см. Приток через нее очень слабый. Его недостаточно для эффективного проветривания и поддержания микроклимата с заданными параметрами. Чтобы решить проблему, можно установить врезной клапан на дверь. Он оборудован заслонкой и корпусом, защищенным теплоизоляционной прокладкой. Снаружи и изнутри его закрывает решетка.

Воздухообмен происходит интенсивно, если под потолком есть окна. В этом случае вместо вытяжки монтируют боковой вход, по которому поступает воздух с улицы. Его вывод располагают на расстоянии 10-15 см от уровня чистовой отделки пола. Он должен находиться на стороне, противоположной от фрамуги. Поднимаясь при нагревании, поток будет проходить через все помещение, выталкивая объем отработанного газа в окно.

Установка системы с двумя трубами

Расчет сечения каналов

Этот параметр является самым важным при естественной циркуляции, а также в случае принудительной подачи. При слишком большом радиусе внутри начнутся сквозняки. Чтобы поднять температуру, потребуется увеличить расходы на отопление. Слишком узкая конструкция не сможет обеспечить достаточный воздухообмен. В комнатах на цокольном этаже будет душно и сыро. На стенах и потолке появится конденсат и плесень. Сырость плохо влияет на оборудование, которое установлено в погребе, его детали изнашиваются быстрее. В проводке может возникнуть короткое замыкание. Если на цокольном этаже находится котельная, температура может превысить нормативные показатели.

Сечение входа и выхода способно обеспечить интенсивную циркуляцию, однако этого параметра недостаточно для поддержания необходимого микроклимата. Температура и влажность зависят не только от правильного проветривания. Возможно, потребуются климатические установки, увлажняющие атмосферу, охлаждающие и нагревающие ее.

Чем больше площадь перекрытия и высота стен, тем шире впуск и выпуск. При значительном объеме монтируют по два канала. Чтобы сделать правильную вентиляцию в погребе, их диаметр необходимо рассчитать. По техническим нормативам на 1 м 2 при высоте перекрытия до 2,2 м требуется впуск и выпуск сечением 26 см 2 .

Предположим, площадь пола составляет 3 х 4 = 12 см 2 . Потолки — 2 м. Необходимое сечение: 12 х 26 = 312 см 2 . Найдем его радиус: R = √S / π = √312 / 3,14 = 9,97 см.

Диаметр округлим до 20 см. Можно использовать две трубы по 10 см.

Форма и материалы коммуникаций

Форма может быть прямоугольной или круглой. Прямоугольные коммуникации не оставляют зазоров с плоскостью стены и углом. Они более компактны, но менее эффективны. Поток проходит лучше по круглым стенкам.

Варианты материалов

Материалом служит асбестоцемент, металл и пластик.

  • Асбестоцемент не отличается прочностью. Он тяжелее. Кроме того, длительный контакт с этим материалом вреден для здоровья. Такое решение лучше подходит для прокладки подземных коммуникаций.
  • Металл не намного прочнее пластика. Изделия выпускаются с защитным цинковым покрытием, и после повреждения быстро ржавеют. Стальные создаеют шум от вибрации. Они усиливают звук включенного вентилятора и нуждаются в звукоизоляции.
  • ПВХ — не ржавеет, не резонирует и не нуждается в дополнительной защите. Изделия не отличаются по прочности от своих аналогов. Они легко режутся и монтируются. Единственный недостаток — низкая температура плавления. При 75 градусах под давлением материал начинает деформироваться.

Как установить вытяжную конструкцию

Часто используют канализационную арматуру диаметром 11 см. Стандартная длина — 0,5; 1; 2; 4; 6 м. Каждая деталь на одном конце имеет раструб. В него вставляется гладкая сторона следующего элемента. Соединение стягивается металлическим хомутом и фиксируется винтом. Существуют специальные вентиляционные трубы с крепежами и переходниками.

Проектирование проводится на стадии строительства здания. Чтобы понять, как правильно сделать вентиляцию в погребе уже построенного дома, нужно изучить его план. Перед началом работ необходимо составить схему, указав на ней размещение всех важных узлов и их габариты. Расположить каналы можно в общем стояке — так они не будут занимать пространство жилых комнат и других помещений на основных этажах. Их размещают в подсобных комнатах подальше от жилой зоны, но для этого иногда приходится делать повороты, снижающие пропускную способность. Чтобы сгладить прямые углы, вместо одного переходника на 90 градусов ставят два по 45. Они занимают много места, однако в кладовке или гардеробной это не имеет большого значения.

Отверстия в стенах и перекрытиях лучше сверлить алмазной коронкой — она оставляет ровные грани, которые не нужно укреплять цементным раствором. Отверстие проделывают на потолке или в верхней части стены на противоположной от впускного клапана стороне. В него заводят трубу. На вертикальных участках трубу крепят к стене хомутами на саморезах, на горизонтальных ставят специальные подвесы. Они представляют собой тонкие тросы, монтирующиеся на потолок. Участки, проложенные на неотапливаемом чердаке, утепляют — иначе внутри будет выпадать конденсат. Отверстия, сквозь которые проходят коммуникации, заполняют монтажной пеной. Ее излишки срезают острым ножом и закрывают отделкой.

Если предусмотрен запас пропускной способности общей вытяжки, идущей от всех этажей, можно сделать в нее врез. В этом случае не придется проводить кровельные работы. При низкой пропускной способности на крышу выводят отдельный канал. Его размещают над коньком на максимальном расстоянии от стен и скатов, создающих преграду потоку. Кровельная часть крепится на фланец и герметизируется. Верх закрывают козырьком, чтобы дождевая вода не проникала внутрь. Улучшить тягу помогает дефлектор. Он создает разрежение на подветренной стороне.

Если сделать выход возле дымохода, система станет работать интенсивнее. Газ, нагревающийся от каминного дыма, поднимается быстрее.

Приточные устройства выбирают по производительности, указанной на упаковке.

Монтаж впускного клапана

Он должен находиться на стороне, противоположной от вытяжки. Его прокладывают в стене и делают выпуск внизу на расстоянии 10-15 см от пола.

Вход размещают в конструкции цокольного этажа либо прокладывают подземные коммуникации. Второй вариант подходит для строящихся зданий.

Коммуникации необходимо обернуть геотекстилем, защищающим от промерзания и образования конденсата. Удобнее использовать готовые цокольные дефлекторы.

Недостатком подземных каналов является их ненадежность. Их прокладывают в сухих грунтах с малой подвижностью, иначе коммуникации будут испытывать постоянные деформации.

Верх заглубленной трубы и стеновой клапан следует располагать выше уровня снега. Этот показатель берут из таблицы в СНиПе.

Арматуру при необходимости пускают через перекрытие. Если потолок погреба расположен выше нулевого уровня, в этом нет необходимости. Его прячут в коробе или под отделкой. Вход и выход закрывают решетками.

Впускные устройства должны иметь регулируемые заслонки. Без них будет сложно поддерживать необходимую температуру.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
