Как утеплить мансарду без контробрешетки своими руками

Утепление мансарды изнутри если крыша уже покрыта

Ситуация, когда мансарду обустраивают, переделывая холодный чердак — не редкость. Если при этом заново кроют крышу, то проблем с утеплением не возникает. Структуру кровельного пирога делают как положено — с гидроизоляционной мембраной и вентилируемым подкровельным зазором для выветривания из утеплителя влаги.

При реконструкции крыши без замены кровли, часто возникает ситуация, что ее устройство не позволяет провести утепление по стандартной технологии. То есть нельзя сразу взять и заложить между стропильных ног теплоизоляционные маты. Это бывает в следующих случаях:

Отсутствует гидроизоляционная мембрана — листовая кровля просто уложена на обрешетке. При такой структуре утеплитель не будет защищен от возможных протечек и конденсата на внутренней поверхности кровельного покрытия (особенно критично для металлической кровли). Но и напрямую закрепить изнутри к обрешетке гидроизоляционную мембрану нельзя — нужна контробрешетка для создания вентилируемого зазора.

На стропилах или обрешетке уложена пароизоляционная пленка и нет контробрешетки для вентилируемого зазора. Этот вариант, хотя и имеет дополнительный слой, фактически не отличается от предыдущего. Здесь есть только одно отличие — помимо контробрешетки для укладки мембраны, надо вдоль конька сделать в пароизоляционной пленке прорезь, чтобы было куда выветривать влагу из утеплителя.

Паронепроницаемую пленку можно укладывать между кровлей и утеплителем. Более того, компания Гекса (производитель пленок Изоспан) считает именно пароизоляцию оптимальным выбором для защиты утеплителя от конденсата на металлической кровле. Но в этом случае структура пирога имеет две контробрешетки — первая для вентиляции кровли, вторая — для вентиляции утеплителя.

Оба варианта «неправильного» кровельного пирога можно исправить без демонтажа кровли.

Утепление крыши, у которой нет контробрешетки и гидроизоляции

Чтобы закрепить гидроизоляционную мембрану изнутри (со стороны чердака), нужны два бруска с каждой стороны стропильной ноги и один посредине между стропил.

Первую пару брусков крепят к стропилам впритык к кровельному покрытию, центральный брусок крепят параллельно им к обрешетке — они отвечают за создание вентиляционного зазора между мембраной и кровлей. Нужно обеспечить поступление воздуха в это пространство через карнизный свес.

Толщина бруска может быть 3-5 см и должна быть достаточной, чтобы «держать» крепеж — это просто дистанционные планки. А ширину бруска выбирают исходя из требований к величине воздушного зазора, поэтому этот размер не должен быть меньше чем 4 см.

После монтажа дистанционных планок между стропилами укладывают гидроизоляционную мембрану. В стандартной ситуации ее настилают поверх стропил снизу вверх горизонтальными полосами с перехлестом стыков, здесь укладку проводят «вертикально» — одна полоса между каждой парой стропил.

Ширина полосы должна быть больше шага стропил с «запасом» в 5-10 см по обе стороны и она должна слегка посредине провисать (но не более чем на 2 см).

Монтаж гидроизоляции проводят в два этапа. Вначале мембрану предварительно крепят к стропилам степлером. Затем ее окончательно фиксируют еще одной парой брусков, прибивая их к стропильным ногам ниже дистанционной планки.

После этого между стропил укладывают теплоизоляцию. Если ее необходимо уложить в два слоя, то к стропильным ногам монтируют внутреннюю контробрешетку.

Затем идет укладка пароизоляции и монтаж обрешетки под отделку мансарды.

Утепление крыши, у которой нет контробрешетки, но есть пароизоляция

Отличие этого варианта устройства кровельного пирога в том, что при протечке крыши вода не попадет на утеплитель. Кроме того, если у пароизоляции есть антиконденсатная поверхность, то она будет «связывать» часть конденсата, который образовывается при охлаждении атмосферного воздуха.

Но и этот конденсат так же, как и избыточную влагу в утеплителе, надо выветривать из подкровельного пространства. А для этого нужна конробрешетка с вертикальным расположением вентиляционного зазора.

В этом случае гидроизоляционную мембрану можно крепить чуть проще, чем в предыдущем случае:

  1. Между каждой парой стропил, параллельно им, набивают три-четыре рейки (зависит от расстояния между стропильных ног). Толщину рейки выбирают равной размеру воздушного зазора (обычно 4-5 см).
  2. Укладывают между стропильных ног гидроизоляционную мембрану. Ее можно укладывать как одной полосой по вертикали, так и кусками полотнищ по горизонтали с нахлестом верхнего полотна над нижним на 15-20 см (монтаж надо вести сверху вниз).
  3. Гидроизоляционную мембрану крепят степлером к каждой рейке и по стропильным ногам.

Укладка теплоизоляционного материала и пароизоляции проходит по стандартной технологии.

Утепление П-образного контура мансарды

Если крыша высокая, а площадь дома большая, то мансарду можно обустроить без наклонных стен — с выделением П-образного контура, теплоизоляция которого не будет соприкасаться с кровлей.

В этом случае за контуром мансарды будет обычный холодный чердак со своей вентиляцией через карнизные и коньковые продухи.
По сути это технология утепления каркасного дома, но внутри чердака.

Утепление потолка мансарды:

  1. К верхним затяжкам, которые выполняют роль балок потолочного перекрытия, подшивают доски или рейки чернового потолка.
  2. Крепят со стороны помещения пароизоляцию. Полосы укладывают внахлест и проклеивают все стыки.
  3. Со стороны «чердака» мансарды между балками затяжки укладывают утеплитель (при необходимости в два слоя).
  4. Поверх утеплителя расстилают гидроизоляционную мембрану. Она обязательна, если ее нет в составе кровельного пирога. Если гидроизоляция у кровли есть, но маты минеральной ваты не кашированы, то можно на них уложить обычную стеклоткань в качестве ветрозащиты.
  5. С внутренней стороны поверх пароизоляции крепят контробрешетку. Она нужна, чтобы был воздушный зазор, необходимый для функционирования пароизоляции с антиконденсатной или отражающей поверхностью.

Утепление стен мансарды:

  1. С внешней стороны стоек крепят гидроизоляционную ветрозащитную мембрану.
  2. В том случае если контур мансарды со стороны крыши обшивают фанерой или OSB, поверх гидроизоляции к стойкам прибивают бруски контробрешетки.
  3. Между стойками укладывают теплоизоляцию.
  4. С внутренней стороны стоек сплошным слоем укладывают пароизоляцию. Проклеивают лентой примыкания с пароизоляцией потолка и пола.
  5. Монтируют обрешетку для внутренней обшивки.

Если ни один из вариантов не устраивает, то кровлю можно демонтировать, а гидроизоляцию и утепление провести по стандартной технологии.

Утепление мансарды изнутри своими руками

На одном только строительстве мансарды дело не заканчивается. Если пришла пора утеплять — изучите этот материал, в нем мы приведем перечень советов по профессиональному монтажу и коснемся таких специфичных вопросов, как составление пирога кровли и защита сложных узлов примыканий.

Подготавливаем мансарду к утеплению

На все время проведения работ очень важно по максимуму освободить и без того не слишком просторные помещения, оставив только необходимый инструмент и приспособления. Стройматериалы лучше подавать на мансарду по мере необходимости.

Обходим и тщательно изучаем изнаночную сторону кровли. Сметаем пыль, паутину, делаем полную уборку помещения. Стропила и обрешетку покрываем из распылителя антисептиком, даже если древесина уже была обработана.

Теперь вы можете приступать к работе, но только при условии, что подкровельная вентиляция основательно продумана и будет функционировать так, как надо. В ином случае повышенная влажность сведет на нет всю пользу от утепления, но срывом обшивки и перезакладкой утеплителя в этот раз отделаться не получится. Если сомневаетесь, обратите внимание на системы коньковых вентиляторов и навесное утепление фронтонов, чтобы снизить риск неудачи.

Читать еще:  Баня из газобетона монтаж крыши

Помните также, что не любую кровлю можно переделать под цели мансарды, не срывая настил. Основное ограничение — ширина вентиляционного зазора непосредственно под кровельным покрытием, который составляет от 35 до 100 мм в зависимости от уклона конкретного ската.

Обойдемся без контробрешетки

Теплоизоляция мансарды будет выполняться в два этапа. На первом все пространство между стропилами заполняется минераловатным утеплителем. Часто застройщик предлагает изнутри набить контробрешетку, чтобы сделать этот слой толще, но в случае с основательно утепленной мансардой это не имеет смысла. Суть в том, что подкровельная изоляция не учитывается в схеме утепления, она установлена лишь для исключения границ со слишком высокой разницей температур, где обычно и образуется конденсированная влага.

Слой подкровельной изоляции выполняется толщиной 100–150 мм со смещением внутрь. Обычно толщина стропил составляет 200–250 мм, поэтому оставшегося пространства с лихвой хватит для вентиляции. Толщина вентиляционного слоя должна соблюдаться непременно, даже в ущерб теплоизоляции.

На практике это реализовать несложно: по углам между стропилами и обрешеткой кровли прибиваются дистанционные рейки, толщина которых равна вентиляционному зазору. На этих рейках монтируется ограничивающая плоскость, используйте для этого пластиковую садовую сетку, дранку или растяжки из тонкой проволоки. Утеплитель не нужно крепить основательно, гораздо важнее дистанцировать его от гидроизоляции под кровельным покрытием.

Нужно ли капитальное утепление

Мансарда не всегда устраивается как жилое помещение. Если речь о теплом чердаке, то все дальнейшие усилия сводятся к обшивке помещения изнутри стружечными плитами или ДВП прямо по стропилам.

Если же мансарда должна быть действительно теплой, следует прибегнуть к одной хитрости. Суть ее в том, чтобы создать внутри отдельный контур утепления, отделенный от подкровельного глухим гидробарьером. Для его устройства по стропилам горизонтально пробиваются тонкие (15–20 мм) рейки с межосевым шагом, равным ширине рулонного материала. Именно на этих рейках выполняется склеивание горизонтальных рядов пленки и ее качественная фиксация. Распространенная техника герметизации алюминиевым скотчем не обеспечивает достаточной надежности.

Гидробарьер накрывается обшивкой из ОСП или фанеры, по ходу монтажа нужно намечать места установки стропил. В области мауэрлата монтируются вертикальные подпорки к стропилам. Они должны образовывать вертикальную плоскость, являющуюся продолжением ограждающих стен. Смещая эту перегородку внутрь, можно сделать мансарду более теплой в ущерб полезной площади и общим теплопотерям дома. Образовавшаяся клиновидная полость заполняется обрезками подкровельного утеплителя.

1 — кровельное покрытие; 2 — подкровельная пленка; 3 — стропила; 4 — пароизоляция; 5 — плиты ОСП; 6 — утеплитель

Далее на плоскости обшивки монтируется каркас, который крепится насквозь к стропильным балкам. Можно отдать предпочтение дюймовой доске шириной в 50, 80 или 100 мм под толщину используемой минваты. Доски устанавливаются горизонтально на ребро и закрепляются стальными уголками.

Возможно использование и стоечных профилей для ГКЛ сортамента 50 мм. Первый ряд набивается горизонтально, все последующие — перпендикулярно предыдущему. При таком монтаже меняется направление укладки утеплителя, а значит, исключаются сплошные мостики холода.

Укладываем и защищаем утеплитель

Для утепления мансарды не рекомендуется применять пенопласт или пенополистирольные плиты. Наилучшие показатели имеет контур из пеностекла, которое, впрочем, с успехом заменяется минеральной ватой. Плотность ее должна быть достаточно высокой, чтобы материал держал форму.

Перед закладкой утеплителя пройдитесь с баллоном монтажной пены по всем щелям и стыкам обшивки, особое внимание уделяйте углам у фронтонов, внешним углам на ендовах и примыканиям мансардных окон.

Если каркас многорядный, утеплитель следует закладывать поэтапно. После монтажа утеплителя его нужно накрыть двухслойным паробарьером, выполняя проклейку по деревянным рейкам или профилю, никакого скотча и крепления скобами. В результате вы получаете внутреннюю теплоизолированную капсулу, гарантированное отсутствие утечек влаги под кровлю и надежный каркас, пригодный для отделки гипсокартоном, ОСП или любым другим материалом.

Угловые примыкания — в чем специфика

Прежде чем приступить к внутренней отделке, убедитесь, что утеплитель уложен непрерывным контуром. Приобретая вату высокой плотности, вы столкнетесь с трудностью фигурных подрезок, а слишком мягкий утеплитель со временем собьется и осядет. Лучше всего использовать каменную вату 60–100 кг/м3. Ее не сложно стыковать, а небольшие зазоры легко заполняются полиуретановой пеной.

Из наиболее сложных участков вы, вероятно, встретите:

  1. Переход от плоского потолка к наклонным стенам.
  2. Сопряжение утеплителя стен с откосами.
  3. Примыкание наклонных стен к сплошному остеклению фронтона.
  4. Стыки между разнородными материалами.

Тонкости подкровельной вентиляции

Проветривание утеплителя под кровлей — тема для отдельного разговора. Однако базовые принципы и физика процессов предельно просты.

Наиболее эффективной считается схема, когда приточной воздух заходит под кровлю через карнизный свес или мауэрлат. Движение воздуха происходит естественным путем благодаря гравитации. Естественно, что чем больше отклонение от вертикали, тем труднее воздуху проходить, а значит, зазор должен быть больше.

Вывод вентиляции находится в зоне конька. Обычно на этом участке устраивают так называемый «холодный треугольник» и устанавливают аэраторы. Важно помнить, что основным источником влаги являются внутренние помещения, особенно при наличии ванной или душевой, либо постоянной сушке белья на мансарде. Поэтому нужно во что бы то ни стало предупредить проникновение влаги сплошным барьером и правильно разнести гидроизоляцию на две зоны, избегая условий, при которых может образовываться и скапливаться конденсат.

Переделка мансарды: как исправить ошибки «профессионалов»

Эксперт рассказывает, как правильно реконструировать мансардный этаж в загородном доме, не допустить образования конденсата и гниения деревянной стропильной системы

На портале часто спорят — нужна ли мансарда или нет в нашем климате. Аргументы сторонников мансардного этажа — это дополнительная площадь и красивое архитектурное решение. Противники мансарды приводят доводы, что мансарда слишком сложна в эксплуатации и её часто приходится ремонтировать. Почему это происходит? Причина банальна — грубейшие нарушения при строительстве утеплённой крыши. Люди упускают из вида, что каждый элемент мансарды — паро- и гидроизоляция, утеплитель, воздушный зазор и финишное кровельное покрытие работают, как единая система. Поэтому в этой статье мы, с помощью с специалиста компании Dörken, расскажем вам, как избежать ошибок при строительстве мансарды и реконструировать её, используя современные материалы.

  • Основные ошибки при строительстве мансарды
  • Из каких слоёв состоит крыша мансардного этажа
  • Два лучших способа реконструкции мансарды
  • Как работает адаптивная пароизоляция

Три классических ошибки при возведении мансардного этажа

В большинстве случаев, в «подмоченной» репутации мансарды виноват или заказчик, не вникнувший в тему, или строители, которые возвели её с нарушениями технологии. Наиболее частые ошибки можно разделить на три группы:

  • Неправильный пирог конструкции.
  • Ошибки строителей.
  • Неправильно подобранная и смонтированная паро- и гидроизоляция.

Рассмотрим классические примеры на основе опыта пользователей FORUMHОUSE.

У меня есть дом с мансардой. Кровельное покрытие — металлочерепица. Через 4 года я заметил, что мансардный этаж стал сильно протекать по ендовам. Крыша на доме — двускатная. С одного угла в кровлю выдаётся окно. Именно здесь и текут ендовы. Лаги, сечением 20х5 см, упираются в мауэрлат, который лежит на стене. По лагам, вплотную к утеплителю, расстелена влаго- и ветрозащитная мембрана. По ней идёт обрешётка. Углы этой обрешетки утыкаются в ендову. Вентзазора нет. Проанализировав ситуацию, и изучив технологию строительства мансарды, я выделил 3 основных проблемы:

  • Нет контробрешётки и вентиляции подкровельного пространства. Конденсат не испаряется. Из-за этого мембрана намокает, а доски гниют.
  • Неправильно смонтирована ендова. Из-за обрешетки, уложенной кусками, конденсат не стекает вниз, а тормозится на ней. Плёнка превратилась в тряпку и постоянно пропускает воду.
  • У кровли нет выносов, поэтому стены постоянно мокнут.

Дом с мансардой крупным планом.

Строительные косяки при устройстве мансарды.

Влаговетрозащитная мембрана по всей длине ендовы просто прибита степлером к доскам. Причём плёнка заканчивается в середине стены. Из-за этого, вода течет и через дырки, пробитые степлером и заливает стену, попадая внутрь дома.

Читать еще:  Как своими руками покрасить гипсокартон на потолке

На одном объекте собраны основные ошибки строителей при устройстве утеплённых скатных кровель.

Пользователь принял решение своими силами ремонтировать мансарду, для чего пришлось снимать металлочерепицу, обрешётку, влаго- и ветрозащитную плёнку с заменой на новые.

Рассмотрим второй случай.

Мне бригада шабашников сделала мансарду. Про вентзазор они «забыли». Пока я жил с семьёй на первом этаже, о проблеме не знал, но, как только стал отапливать второй этаж, понеслось. Конденсат полил ручьём, хоть душ принимай. Утеплитель намок. Деревянные стропила почернели. Думаю, придётся переделывать всю крышу. Как лучше это сделать? Какую купить супердиффузионную мембрану для влаго- и ветрозащиты мансардного этажа?

У меня тоже дом с мансардой. Проблема — весной появился конденсат в холодном треугольнике мансардной крыши. Вентзазор есть, но видимо, между металлочерепицей и гидроизоляцией поток воздуха недостаточный. Как это исправить? Демонтаж крыши не предлагать. Дом уже отделан.

Крыша дома morelato на этапе строительства.

У меня мансарда. Хочу реконструировать её — заменить старое кровельное покрытие и увеличить толщину утеплителя. Пароизоляция смонтирована к обрешетке изнутри помещения. Слышал, что плёнка должна плотно прилегать к теплоизоляции. Строители предложили уложить второй слой теплоизоляции прямо по стропилам, обогнув их, как на рисунке ниже. Так можно делать? Ведь в верхней точке пароизоляция и диффузионная мембрана будут лежать друг на друге. Переделать мансарду изнутри не могу, уже сделана финишная отделка.

Если обобщить информацию выше и проанализировать запросы пользователей на портале, то большинство интересует три вещи:

  • Как отремонтировать мансарду если дом уже обжит, а на потолке смонтировано финишное покрытие.
  • Какую правильно уложить паро- и гидроизоляцию.
  • Как реконструировать мансарду если утеплитель пришёл в негодность (намок), или нужно увеличить общую толщину теплоизоляционного слоя.

«Пирог» мансардного этажа

Прежде чем мы расскажем, как правильно отремонтировать утеплённую скатную кровлю , поясним, на что обратить внимание при строительстве мансарды.

Технический специалист компании Dörken

Если посмотреть на мансардный этаж со стороны, то мы увидим, что он имеет самую большую площадь ограждающих конструкций, граничащих с внешней средой. Отсюда — повышенные потери тепла. Кроме этого: «пирог» крыши мансарды более сложен, чем у неутеплённого холодного чердака. Гарантировать беспроблемную эксплуатацию мансарды долгие годы можно только при использовании качественных материалов. Это — пароизоляция. Она препятствует конвективному и диффузионному проникновению в утеплитель влаги, содержащейся в тёплом воздухе помещения. Утеплитель обеспечивает необходимый уровень тепловой защиты мансарды. Гидроизоляционная (диффузионная) плёнка, которая не даёт атмосферной влаге и внешнему конденсату проникнуть в теплоизоляцию, и выпускает водяной пар наружу.

Важно! Все положительные свойства самых надёжных и современных гидроизоляционных и пароизоляционных плёнок могут быть сведены на «нет», если они не герметичны.

Нахлёсты плёнок, проходки через кровлю и места примыканий плёнок к балкам, стропилам, зонам мауэрлата, мансардным окнам, ригелями и прогонам должны быть проклеены специальными лентами или клеями.

  • пароизоляция изнутри помещения;
  • стропильная конструкция;
  • теплоизоляция;
  • подкровельная гидроизоляция;
  • обрешетка и контробрешетка, формирующая вентзазор для вентиляции подкровельного пространства;
  • кровельное покрытие.

Реновация мансардного этажа с помощью адаптивной пароизоляции

Для реконструкции или ремонта мансардного этажа снаружи используют два типа пароизоляционных плёнок:

  • Адаптивную пароизоляцию с переменной паропроницаемостью.
  • Классическую пароизоляцию с высоким сопротивлением паропроницанию.

Как это сделать?

Плюс реновации мансарды снаружи — владельцам дома не нужно уезжать. Все работы ведутся на крыше, конечно, в тёплое время года. Рабочие демонтируют кровельное покрытие, обрешетку, снимают старую гидроизоляционную плёнку и утеплитель. Удалять старую пароизоляцию не обязательно. Используют адаптивную пароизоляцию, которую укладывают прямо по стропилам, огибая их. Достоинства этого способа:

  • Высокая скорость и простота монтажа, т. к. материал укладывается единым и непрерывным слоем.
  • За счет непрерывного и воздухонепроницаемого слоя пароизоляции снижаются потери тепла.
  • Крыша сразу защищена от протечек уже в ходе кровельных работ.

Нахлёсты рулонов проклеивают односторонней лентой. Это обеспечит воздухонепроницаемость и защитит утеплитель от водяного пара изнутри мансардного помещения. Также герметизируют все щели и стыки между стропил. После монтажа адаптивной пароизоляции кровельщики укладывают по ней теплоизоляционный материал – минеральную вату в плитах или рулонах. Поверх утеплителя расстилают диффузионную мембрану. Прибивают контробрешетку и обрешетку и монтируют финишное кровельное покрытие.

Особенности пароизоляции с адаптивными свойствами

У многих возникает вопрос, а как работает адаптивная плёнка с переменной паропроницаемостью , и не сгниют ли под ней деревянные стропила?

Главная особенность этой пароизоляции в том, что её паропроницаемость зависит от влажности воздуха. В сухом состоянии она не пропускает водяной пар, а при повышении влажности воздуха она становится паропроницаемой. Например, в сухом состоянии показатель Sd плёнки = 5 м, а при увлажнении Sd снижается до 0,2 м.

Т. е. адаптивная пароизоляция в условиях повышенной влажности работает, как диффузионная мембрана. Она беспрепятственно выводит избыточную влагу из конструкции и не допускает образования на поверхности стропильных ног и утеплителя конденсата.

Sd — эквивалентная толщина сопротивления диффузии водяного пара. Это произведение коэффициента сопротивления диффузии водяного пара μ и толщины материала d, выраженное в метрах. Sd = μ • d (м). Эта величина показывает, какому слою воздухаэквивалентен материал по способности пропускать водяной пар за счёт диффузии.

Важно! Обычную пароизоляцию запрещено монтировать по вышеуказанному способу , т. к. деревянные стропила, «укутанные» в непроницаемый для водяного пара материал, начнут гнить.

Реновация мансарды при помощи адаптивной пароизоляции допускается только для помещений с нормальным режимом эксплуатации. Мокрые помещения и кухни пароизолируйте стандартными плёнками.

Реновация мансарды при помощи классической пароизоляции

При классическом способе ремонта мансарды снаружи, строители также демонтируют кровельное покрытие, утеплитель и старые пленки. Разница с первым способом — обычную пароизоляцию укладывают «корытом» между стропильных ног так, чтобы их верхние и боковые грани оставались открытыми для выхода водяного пара.

Для надежного соединения пленки в местах примыкания к стропилам, ширина рулона или отреза пароизоляции должна быть на 100-200 мм больше расстояния между стропильными ногами. Нахлесты пленки обязательно проклеивают герметизирующей лентой. Пароизоляцию присоединяют к стропилам клеем из синтетического каучука и дополнительно фиксируют прижимной рейкой. Сами рейки крепят саморезами или гвоздями с шагом не более 250 мм. После укладки утеплителя, сверху монтируют диффузионную мембрану, которая защитит теплоизоляцию от дождя, задуваемого снега и конденсата.

Благодаря высокой паропроницаемости, диффузионная мембрана обеспечивает полный и быстрый вывод влаги, скопившейся в теплоизоляции и стропильной конструкции. При реконструкции, как и при новом строительстве, следует использовать прочные и качественные подкровельные плёнки — это будет гарантировать защиту утеплителя от попадания внешней влаги и потерь тепла.

Для защиты дома от дождя, пыли и грязи на время проведения ремонтных работ используйте укрывные плёнки.

Ремонт крыши изнутри

В завершении статьи рассмотрим способ, когда кровельное покрытие надёжно работает и не требует замены, но надо заменить повреждённую гидроизоляционную плёнку и некачественно смонтированный утеплитель. Также этот способ пригодится тем, кто хочет превратить холодный чердак в утеплённую мансарду.

При ремонте мансарды изнутри строители работают со стороны внутренних помещений. Поэтому работы не зависят от погодных условий, но жильцам придётся мириться с шумом, грязью и пылью, либо переехать на время ремонта. Работы разбиваются на ряд последовательных шагов:

  • Строители демонтируют внутреннюю отделку потолка.
  • Снимают старую пароизоляцию, утеплитель и срезают гидроизоляционную плёнку.
  • Для формирования вентзазора, изнутри, к шаговой обрешётке кровли, по середине межстропильного пролёта, крепится распорный брусок толщиной 50-60 мм.
  • Затем, отступив от верха стропильной ноги 40-50 мм, монтируют диффузионную мембрану, раскатав рулон между стропил. Плёнку фиксируют на стропильных ногах прижимными рейками гвоздями или саморезами. Т. к. распорный брусок имеет чуть большую толщину, он сформирует вентиляционный зазор и уклон плёнки от стропил к середине межстропильного пролёта.
  • Далее, между стропил монтируется теплоизоляция и укладывается пароизоляционная плёнка с проклейкой нахлёстов и примыканий к стенам.

Важно! Способ подходит для ремонта скатных крыш простой формы без ендов . Обеспечьте вентиляцию подкровельного пространства через карнизы или дополнительные вентиляционные элементы кровли. Для такого варианта ремонта следует использовать только плёнки с высокой прочностью.

Читать еще:  Залить фундамент к пристройке своими руками

Выводы

Строительный рынок предлагает множество строительных материалов для реновации и ремонта утеплённой кровли. При выборе пароизоляции и влаго- и ветрозащитных плёнок руководствуйтесь решениями, которые проверены временем от хорошо зарекомендовавших себя производителей. Не забывайте про герметизацию сложных узлов и нахлёстов. Для этого используйте уплотнительные ленты и клеи. Только так вы построите комфортную и долговечную мансарду.

Рекомендуем тему – надстропильное утепление кровли , где рассказывается о нюансах этой технологии.

  • Мансарда или холодный чердак : что выбрать, чтобы не пожалеть, и какая между ним разница.
  • Переделка крыши с «холодным» чердаком в жилую мансарду : этапы реконструкции и утепления старого дома, которые позволили увеличить его полезную площадь.
  • Как строят хорошо утеплённые каменные и каркасные частные дома в Европе : опыт скандинавских стран, Бельгии и Германии.

В видео – мастер-класс по ремонту кровли по классической схеме и с адаптивной пароизоляцией.

Подписывайтесь на канал! Делитесь статьями в соцсетях! Присоединяйтесь к FORUMHOUSE !

Строим утеплённую мансардную крышу без ошибок

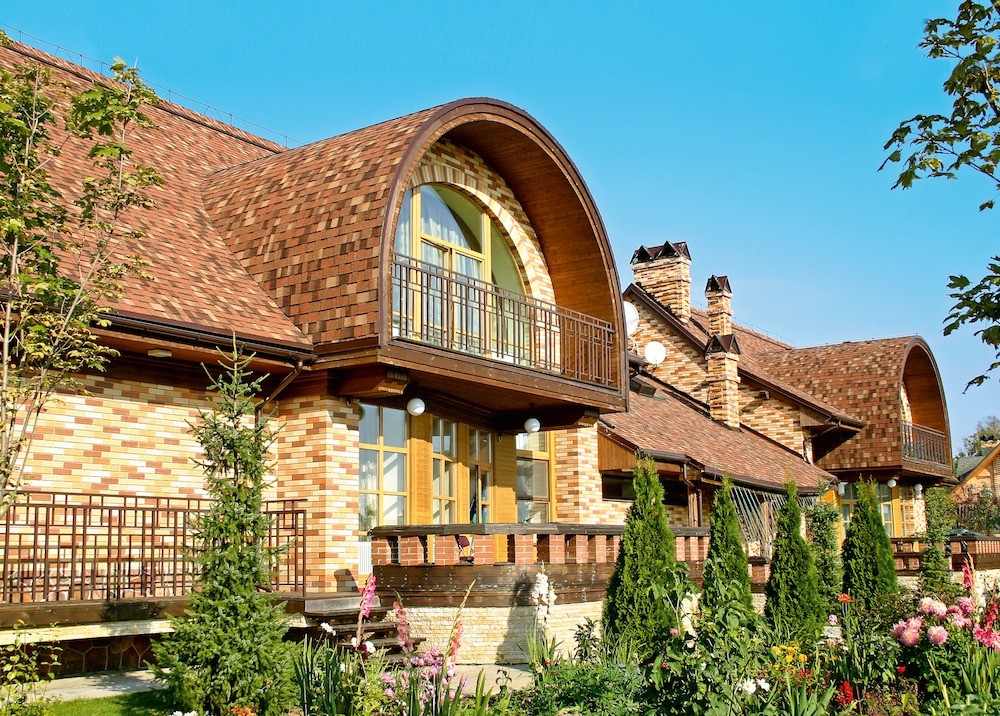

Жилая мансарда может быть не менее комфортабельной, чем полноценный этаж, но только если правильно выбрать конструкцию кровельного пирога. Рассказываем о преимуществах и недостатках разных вариантов, а также о типичных ошибках кровельщиков.

Непривычные для городского жителя наклонные стены, звёзды и облака за окнами, лёгкий шелест дождя по крыше — эти черты загородной романтики, а также возможность уменьшить бюджет стройки делают идею жилой мансарды весьма привлекательной для тех, кто собирается строить дачу или коттедж. Но чтобы расходы на отопление и кондиционирование не пробили брешь в семейном бюджете, необходимо правильно утеплить крышу.

Как выбрать и уложить утеплитель

Прежде всего нужно решить, какой использовать утеплитель, где его расположить и в каком порядке осуществлять строительство.

Утеплитель между стропил

Наиболее простой в монтаже и популярный вариант утепления крыши предполагает использование плит и матов из минеральной ваты плотностью 30–50 кг/м3 — «ЛайтБаттс СКАНДИК» (ROCKWOOL), Технолайт Экстра (ТехноНИКОЛЬ), Terra (URSA) и др. Эти материалы легко сжимаются и восстанавливают форму, благодаря чему их можно плотно, без зазоров, установить между стропил. Специалисты рекомендуют в средней полосе России монтировать утеплитель в два слоя по 100 мм толщиной, то есть ширина стропильных ног должна составлять 200 мм. Пиломатериалы требуемого сечения дороги, поставляются в основном по заказу, но не так уж трудно нарастить стандартные доски сечением 50 × 150 мм брусками 50 × 50 мм.

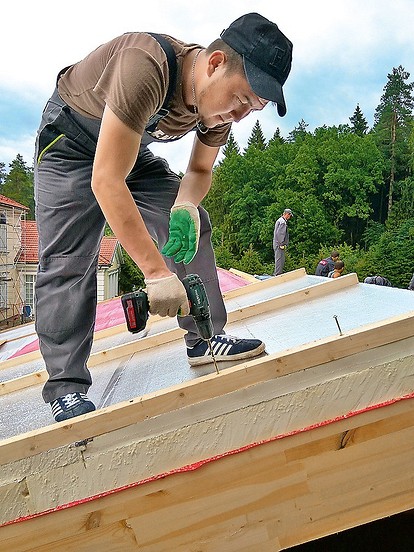

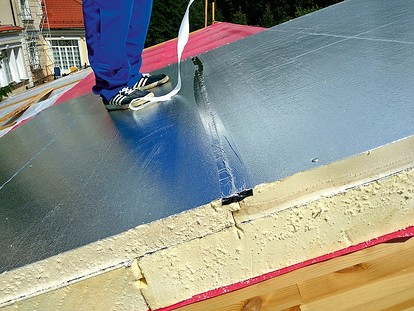

Более трудоёмко утепление пенопластовыми плитами (в основном используется беспрессовый пенополистирол). Материал приходится резать с таким расчётом, чтобы между ним и стропилами оставались зазоры 8–10 мм, расклинивать плиты, а затем герметизировать швы полиуретановой пеной на всю глубину. Преимущество пенопластов — низкое водопоглощение, однако конструкцию всё равно необходимо защищать от паров и атмосферной влаги, иначе начнут гнить несущие балки крыши.

Монтировать утеплитель между стропил можно как до монтажа кровельного покрытия, так и после. Первый способ даёт некоторый выигрыш в скорости, к тому же при нём легче проконтролировать величину вентиляционного зазора (к вопросу вентиляции кровли мы ещё вернёмся), зато во втором случае нет риска увлажнения утеплителя дождём и росой в процессе строительства.

Утеплитель над стропилами

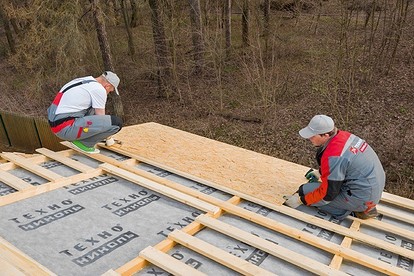

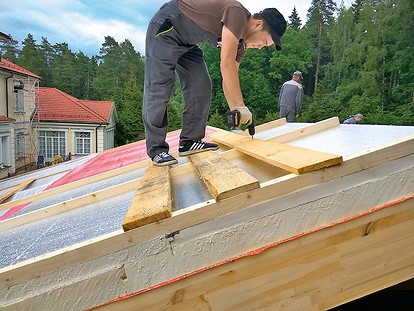

Этот способ применяется намного реже, однако постепенно завоёвывает популярность. Суть его в том, что поверх стропил (с опорой на сами балки, несплошной дощатый настил либо на сплошной настил из влагостойких ориентированно-стружечных плит) укладывают в два слоя пазогребневые плиты из экструдированного пенополистирола или полиизоцианурата. (общая толщина теплоизоляции — 200 мм). Некоторую сложность при этом представляет крепление обрешётки под кровельное покрытие — обычно её фиксируют специльными саморезами (например, Termoclip WST-5,5) сквозь утеплитель или крепят к горизонтальным рёбрам из широких досок, шаг которых вдвое превышает шаг стропил.

В такой конструкции намного меньше мостиков холода, чем в традиционной, но из-за увеличения толщины крыши усложняется обустройство её фронтонной и карнизной частей (впрочем, согласно архитектурному тренду, визуально массивная крыша украшает фасады).

Двухуровневая (двухконтурная) теп­лоизоляция

Здесь утеплитель располагают между, а также над или под стропилами; при этом нередко сочетают минеральную вату (150 мм) и пенопласт (50–100 мм). Таким способом удаётся удовлетворить требования современных (в том числе европейских) нормативов по теплосбережению, однако технически сложнее добиться эффективной вентиляции подкровельного пространства: толстый слой утеплителя сохнет плохо, особенно если минеральная вата закрыта сверху непроницаемым для воздуха ЭППС. В связи с этим требуется как можно более тщательно защитить волокнистый материал от паров из помещений мансарды.

Пароизоляция

При отсутствии пароизоляционного слоя тёплый влажный воздух свободно проникает в конструкцию крыши, где конденсируется, в результате чего волокнистый утеплитель отсыревает и перестаёт защищать от холода, а стропила и обрешётка начинают гнить. В свою очередь, горячий воздух из подкровельного пространства легко попадает в комнаты.

Современные пароизоляционные плёнки изготовлены из двух слоёв полиэтилена или полипропилена и армированы синтетическим волокном; они прочны, эластичны и не рвутся при монтаже. А фольгированные плёнки, кроме того, отражают лучис­тое тепло обратно в мансарду, что позволяет сократить расходы на отопление.

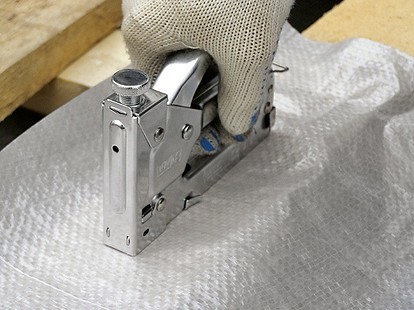

Полосы плёнки располагают перпендикулярно стропилам и прибивают гвоздями через прижимные бруски или степ­лерными скобами. Стартуют от конька и обеспечивают нахлёст около 10 см. Стыки, а также места, пробитые скобами, проклеивают специальным скотчем.

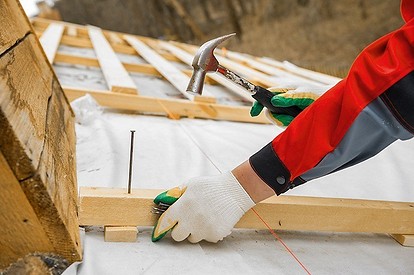

Минимальное сечение прижимных брусков или брусков обрешётки составляет 40 × 40 мм, при меньшей толщине не удастся обеспечить зазор под отделкой, и при монтаже электроустановочных изделий пароизоляция почти наверняка будет порвана или прорезана.

Утеплитель необходимо защищать не только снизу, но и сверху. Дело в том, что на внутренней поверхности металлической кровли выпадает конденсат, к тому же немного воды почти всегда просачивается сквозь стыки между элементами кровельного покрытия и отверстия от крепежа. Кроме того, волокнистые материалы со временем разрушаются потоком воздуха, который формируется в подкровельном вентиляционном зазоре. Эти негативные воздействия предотвратит ветровлагозащита, монтируемая поверх утеплителя.

Лучшие материалы для её устройства — паропроницаемые двух- и трёхслойные диффузионные плёнки, не мешающие испарению влаги из утеплителя.

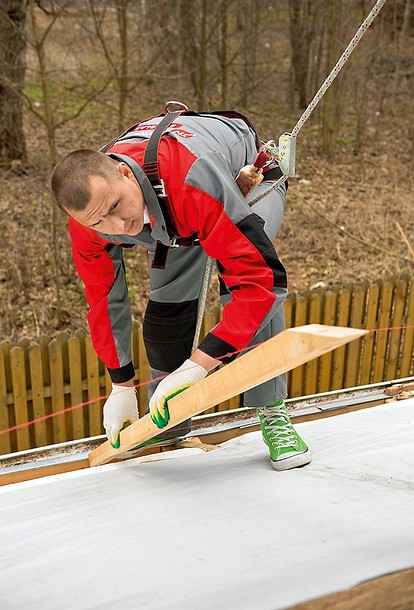

Полосы ветровлагозащитного материала раскатывают поперёк стропил, начиная снизу, и прижимают брусками контробрешётки. При этом, как и в случае пароизоляции, требуется обеспечить нахлёст полос не менее 10 см, не помешает также проклеить стыки двусторонним скотчем.

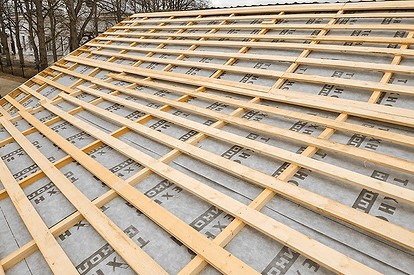

Устройство кровельного пирога (вид снаружи)

Устройство кровельного пирога (вид изнутри)

Вентиляция крыши

Увы, по сей день среди наших строителей распространены досадные стереотипы, согласно которым кровля должна быть максимально простой, без лишних отверстий и пустот, а вентзазоры и аэраторы лишь увеличивают вероятность протечек. Это справедливо для обычного чердака, а мансардная крыша может начать течь как раз из-за отсутствия вентиляции в кровельном пироге.

Теплоизоляционный материал невозможно заключить в абсолютно герметичную оболочку: так или иначе он подвергается внешним воздействиям, в результате чего может менять свойства и разрушаться. Волокнистые утеплители страдают от влаги, а многие пенопласты — от высокой температуры (при нагреве выше 75 °С начинается процесс их термодеструкции). Чтобы предотвратить эти явления, была создана вентилируемая кровельная система. Воздух, свободно циркулирующий под кровлей, способствует испарению влаги из утеплителя и уменьшает его температуру.

Принятая величина вентзазора, которая задаётся контробрешёткой, составляет 50 мм. Необходимо обеспечить приток воздуха через перфорированную подшивку карнизов и его выход через вентиляционный конёк. Производители металлических кровельных покрытий предлагают готовые вентиляционные коньки, но этот элемент можно собрать и самостоятельно — из брусков и досок.

В вальмовой конструкции, при сложном рисунке скатов и наличии групп мансардных окон не обойтись без точечных кровельных аэраторов, которые монтируют в верхней части кровли или ниже и выше какого-либо препятствия на пути потока воздуха. Намного увеличить интенсивность воздухообмена под кровлей позволяют инерционные вытяжные турбины.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
