Фундамент под беседку с мангалом своими руками

Все начинается с фундамента: как построить надежное основание под печь для барбекю

Приготовление жареных блюд на свежем воздухе – один из обязательных пунктов программы отдыха с семьей и друзьями.

При выезде на пикник обычно обходятся подручными средствами или, привезенными с собой, складными приспособлениями, а отдых на дачном участке или в своем доме требует наличия стационарной площадки или беседки.

Наличие открытого огня, использование множества различных предметов и устройств диктуют свои требования к оборудованию места для приготовления любимых блюд – требования пожарной безопасности, возможность подведения воды, электрического кабеля и т. д. Оптимальным вариантом становится постройка специальной печи из кирпича, для которой потребуется надежное и прочное основание – фундамент.

Назначение и виды фундамента под печь из кирпича

Существует множество вариантов конструкции печей барбекю. Требования безопасности, призванные исключить возникновение пожара, предписывают размещать печь не ближе, чем за 10 метров от деревянных построек, вне зависимости от того, свои они или соседские.

Некоторые ограничиваются постройкой небольшой печи, другим представляется правильным сооружение небольшого комплекса под навесом или беседки. В любом случае потребуется предварительная закладка фундамента — несущего основания.

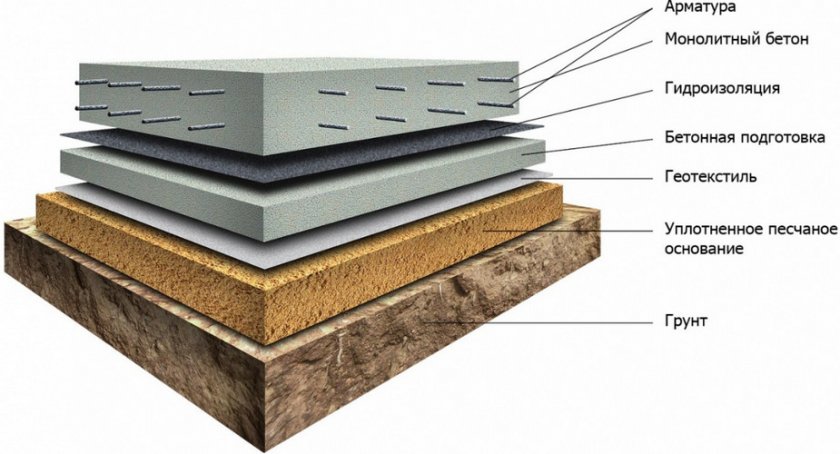

Фото 1. Плитный фундамент в разрезе. Он отличается большим расходом бетона и арматуры.

Размер будущего строения имеет важное значение, поскольку он определяет несущую способность фундамента. От размеров также зависит и тип основания. Могут быть применены следующие варианты:

  • Плитный (монолитный) фундамент. Представляет собой сплошную плиту из железобетона, залитую на подготовленной подушке из ПГС и речного песка. Требует значительного объема земляных работ.
  • Свайный. Используется на сложных почвах с высоким уровнем грунтовых вод. Имеется несколько вариантов свайного фундамента, от самого простого столбчатого до буронабивного. Существуют также винтовые сваи, которые могут быть использованы практически повсеместно. Размеры земляных работ колеблются от среднего до практически нулевого уровня.
  • Ленточный. Самый распространенный тип основания, применяется для большинства построек. Для печи барбекю удобен тем, что может быть усилен под самой печью без лишних затрат материала как это происходит с плитными основаниями. Земляные работы соответствуют величине траншеи.

Важно! Из всех вариантов наиболее доступным представляется фундамент на винтовых сваях. Не требует предварительной обработки почвы, может быть использован даже на неровном участке, сваи завинчиваются вручную, что предполагает самостоятельное выполнение работ.

Как выбрать и приготовить место?

Вид и размер фундамента определяются размерами площадки под барбекю, которые, в свою очередь, зависят от величины печи, количества человек, направления ветров и прочих факторов. Если планируется создать беседку, внутри которой будет расположена печь из кирпича, рабочий и обеденный столы, то фундамент соответствует контурам этой беседки с усилением в месте закладки печи. Рассмотрим самый сложный вариант:

  • Площадка выбирается исходя из требований по удаленности от деревянных построек и преобладающего направления ветра.
  • Участок планируется, снимается верхний плодородный слой земли.
  • Производится подсыпка подушки из ПГС.
  • Подсыпка слоя речного песка.
  • Сооружение опалубки, внутри которой вяжется арматурный каркас.
  • Заливка плитного фундамента, выдержка для полного застывания бетона.

Подсыпка требуется для создания водопроницаемого слоя, который будет впитывать дождевую или талую воду. Такой вариант хорош при наличии пучинистых почв, имеющих сезонные подвижки из-за изменения уровня почвенных вод. Плитный фундамент как бы «плавает» на поверхности неустойчивого грунта.

При использовании свайного (свайно-винтового) основания площадка висит над поверхностью земли, что способствует просушке и большей долговечности материала. Сваи обвязываются несущим поясом — ростверком, который служит опорой для бетонной площадки. Отсутствие контакта с почвой, исключающее капиллярный подсос влаги, опора свай на плотные слои грунта делают вариант вполне удачным, тем более что никакого подвала, как правило, не требуется.

Ленточный фундамент — это траншея с размещенной внутри опалубкой и арматурным каркасом, в которую заливается бетон. Траншея должна быть глубже уровня промерзания почвы, иначе ленту может разорвать или переломить при сезонных подвижках. Это условие может оказаться чрезмерно сложным при небольших размерах печи, но для крупных сооружений метод хорош и довольно экономичен.

Окончательный выбор фундамента делается после обследования состояния почвы, принятия решения о величине и конструкции площадки и самой печи и финансовых возможностей.

Делаем фундамент для барбекю своими руками

Работы делятся на несколько условных этапов:

  • подготовка проекта;
  • приобретение материалов;
  • производство работ.

Наиболее важна расчетная часть — создание проекта, так как от нее зависит работоспособность основания и долговечность всего сооружения.

Для постройки беседки не требуется создания тяжелых массивных стен, основная нагрузка от печи и от навеса или крыши сооружения. Для расчета такого основания можно использовать онлайн-калькулятор, которых много в интернете.

Чтобы добиться большей точности расчетов, лучше всего продублировать проект на нескольких сайтах. Рассмотрим пример.

Планируется построить беседку для барбекю размером 3 на 4 метра с расположением печи на торцевом краю. Беседка полуоткрытого типа, фундамент — ленточный мелкозаглубленный, прямоугольной формы (под печь нужен отдельный).

Смысл в том, что подвижки при морозном пучении компенсируются песчаным слоем, который не задерживает воду и не изменяет своих размеров при ее замерзании. Поэтому лента фундамента остается сухой и не подвергается нагрузкам пучения, а большой глубины закладки ленты не требуется. Для обеспечения достаточной прочности основания потребуется заливка ленты максимальной толщиной 30—40 см, высотой 70 см (с учетом видимой части).

Под печь делается отдельное основание, не имеющее механической связи с лентой. Размеры фундамента под печь напрямую зависят от ее конструкции, состава и величины. В нашем случае принимается плита 2 на 1 метр толщиной 20 см.

Внимание! Отсутствие механической связи объясняется разной нагрузкой на основание. Беседка и печь будут иметь определенное давление на грунт и усадку. Разница нагрузок может вызвать разрушение цельного фундамента, а по отдельности они будут более гибко реагировать на изменение внешних условий.

Приблизительная смета расходов

Материалы, нужные для закладки фундамента размерами 3 на 4 и под печь:

  • Бетон. Потребуется 3,5 м 3 на ленту и 0,4 м 3 . Всего принимаем 4 м 3 бетона. Стоимость — 10000 р.
  • Доски обрезные. Потребуется 1 м 3 обрезной доски толщиной 40 мм. Стоимость 6000 р.
  • Арматура. Используется пруток диаметром 10 мм. Необходимо 60 м на ленту и 36 на плиту под печь. Стоимость — 2700 р.

Общая стоимость составляет 10000+6000+2700= 18700 р. Необходимо учесть также накладные расходы — перевозку, погрузку и т. д. Общая величина расходов на фундамент при условии выполнения работ своими руками может составлять от 20000 р.

Фото 2. Перед тем как отрезать доску, всегда закрепляйте ее с помощью зажимов на рабочей поверхности.

Необходимые инструменты

Понадобятся следующие инструменты:

  • лопата;
  • строительный уровень;
  • рулетка;
  • ручная электропила, электролобзик;
  • молоток, гвозди;
  • болгарка;
  • шуруповерт, саморезы для сборки опалубки.

Перечень инструментов может быть существенно расширен исходя из возможностей и планов строителя.

Порядок работ

  • Планируется площадка, выкорчевываются деревья (если есть), снимается верхний плодородный слой.
  • Производится разметка, при помощи колышков и натянутых шнуров оформляются контуры траншеи.
  • Роется траншея глубиной 50—60 см. Размеры ее на 20 см с каждой стороны больше, чем расчетный периметр стен беседки. Запас нужен для размещения опалубки и удобства работ при заливке.
  • На дно траншеи подсыпается слой песка толщиной около 20 см с проливкой водой для уплотнения.
  • Сооружается опалубка высотой на 20—30 см выше уровня грунта.
  • Внутри опалубки размещается арматурный каркас из прутков арматурной стали толщиной 10 мм. Арматура служит для укрепления бетонной ленты при нагрузках на растяжение, к которым бетон неустойчив. Каркас может быть соединен на сварку или связан мягкой отожженной проволокой. Второй способ считается более предпочтительным, но при малых размерах постройки (как в нашем случае) арматуру можно варить.
  • Внутренние стенки опалубки укрываются рубероидом для обеспечения гидроизоляции ленты фундамента. Полосы рубероида укладываются внахлест. Как вариант — можно гидроизолировать ленту после застывания бетона и удаления опалубки. Эта процедура позволит исключить намокание ленты дождевыми или талыми стоками.
  • Заливка ленты производится бетоном, привезенным в готовом состоянии или замешанным на месте. Учитывая расположение участка, предполагается, что проезд миксера к траншее затруднен или невозможен. Поскольку величина траншеи невелика, бетон можно замешивать самостоятельно при помощи бетономешалки.
  • Состав бетона включает в себя 1 часть цемента на 3 части ПГС. Смесь разводится водой и тщательно размешивается до образования однородной массы. Вязкость должна примерно соответствовать консистенции сметаны.
  • Заливка в идеале должна производиться одномоментно. На практике такое недостижимо, но стремиться к максимально быстрой заливке необходимо. Это позволит добиться одинаковых параметров бетона на всей длине ленты.
Читать еще:  Деревянное дачное окно своими руками

Фото 3. Разглаживать бетон, залитый в форму, можно с помощью специального инструмента или деревянной доски.

Нюансы, которые следует учитывать

Печь малой массы (до 500 кг) может быть построена без фундамента. При этом следует учитывать возможность пристроек или изменений конструкции печи, что впоследствии может потребовать закладки фундамента.

При выборе места следует избегать наличия деревьев, нависающих над беседкой.

Устройство фундамента можно несколько упростить, если на подготовленную площадку уложить железобетонную плиту. Таким образом исключаются этапы заливки и замешивания бетонного раствора, сокращается время на высыхание основания.

Вместо резюме

Строительство фундамента под барбекю — вопрос, доступный для самостоятельного решения. Приступая к работе, следует учитывать возможные впоследствии изменения и пристройки, увеличивающие нагрузку на основание, поэтому нужно иметь некоторый запас прочности. Выбор типа фундамента основан на свойствах грунта и предполагаемых размерах площадки. Все расчеты могут осуществляться самостоятельно или с использованием онлайн-калькуляторов, удобных для такого типа проектов.

Полезное видео

В видеосюжете наглядно, с фотографиями и схемами, объясняются тонкости создания фундамента для печи.

Как построить фундамент для беседки с мангалом

На загородном участке люди отдыхают в выходные, а часто и в праздничные дни. Шашлык, мясо, приготовленное на мангале, на природе отличается неповторимым вкусом и ароматом. Поэтому отдых на даче с друзьями не обходится без приготовления этих блюд. А отдохнуть на свежем воздухе, не переживая о погодных условиях, поможет садовая беседка с мангалом, в которой легко спрятаться от дождя, пронзительного ветра и палящего солнца. Фундамент её делает крепкой и надёжной. Виды, способы его изготовления для таких беседок будут рассмотрены в этой статье.

Определение места для возведения фундамента

Если на вашем загородном участке есть великолепный сад или искусственно созданный водоём, то беседку с мангалом лучше возвести там. Помимо великолепного вида из неё, от водоёма в знойный день будет веять прохладой. При планировании места для беседки учитывайте, как будут располагаться лавочки или скамейки. Не стоит располагать её на открытом солнце. Лучше, когда она вся или хотя бы половина, будет располагаться в затенённом месте.

Хотя есть временные (разборные) варианты беседок, но лучше позаботиться о возведении стационарного её варианта. Главным преимуществом таких навесов является всесезонность, то есть их используют круглый год, тогда как первые приходится убирать с наступлением холодов. Кроме того, на стационарных вариантах можно построить мангал, барбекю либо гриль, а временные — на это не рассчитаны. Они часто сделаны их тентового материала и металлических конструкций, которые вбирают в себя копоть и дым, к тому же могут послужить причиной пожара.

Строение с фундаментом возводят согласно таким ограничениям:

  • минимальное расстояние от напорной канализации и водопровода выдерживают не менее 5 м;
  • расстояние от газовых труб низкого давления не меньше 2 м и 4 м от среднего;
  • любые силовые кабели должны находиться на расстоянии 60 см от беседки;
  • если есть стационарные пожароопасные объекты, то соблюдают расстояние от забора не менее 5 м.

Для корректного замера этих расстояний учитывайте, что во внимание берётся и выступающая крыша. В случае, когда она не сильно выступает (до полуметра), замеры делают от цоколя к цоколю, если больше — то измеряйте от места проекции крыши на землю.

Побеспокойтесь о соседях, делайте навес так, чтобы дым с мангала или гриля не направлялся на граничащий с вами двор или дом. К тому же по всем требованиям любое сооружение должно выдерживать расстояние от границы с соседями не меньше метра. Делайте беседку подальше от чужих сооружений, особенно туалета и курятника. В этом случае вы не услышите соседский шум, посторонние запахи, да и вы, отдыхая, не будете раздражать соседей шумом или музыкой. Выбирайте место, где меньше всего сквозняков и неприятных ароматов.

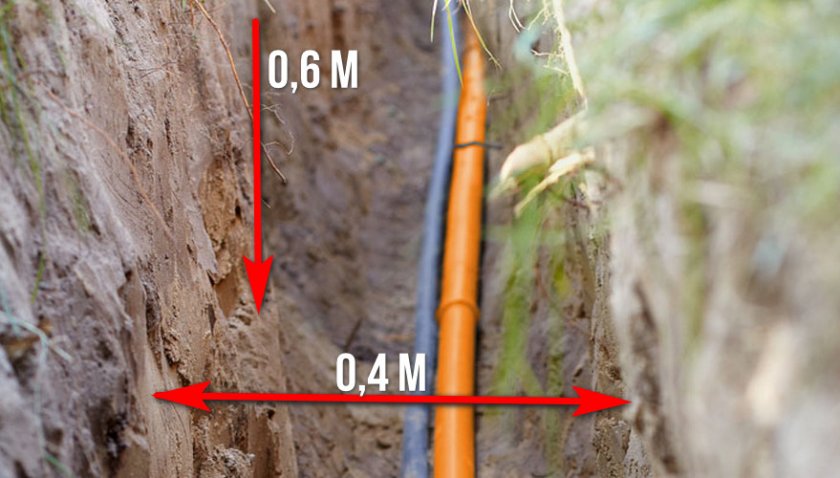

Учтите, что при прокладке электрической проводки, кабель заглубляют не менее, чем на 0,6 м в глубину. Траншея в ширину должна быть не меньше 0,4 м. В случае, если на участке проложены садовые тропинки, это может вызвать трудности. Тут придёт на помощь способ «висящего» электрического кабеля. Очень важно, чтобы беседка вписывалась в окружающий её растительный мир, поэтому зелёные насаждения должны сочетаться с поставленным сооружением. Можно её спрятать в кустах или деревьях от посторонних глаз, а можно, наоборот, на ней сделать главный акцент.

Если вы располагаете беседку близко к дому, то она должна вписываться в дизайн и как-бы дополнять или завершать определённый стиль. В случае, когда она отдельно стоит, стилевые композиции не ограничиваются.

Выбор вида фундамента

Надёжный фундамент — основа стационарной садовой беседки. От него зависит её устойчивость и надёжность. Если он правильно сделан, то беседка будет прочной и долговечной. Для его конструирования важно произвести все необходимые расчёты, учесть все климатические и грунтовые особенности, выбрать качественные материалы и составить правильный чертёж.

Для постройки беседки подходят несколько видов фундаментов:

  • ленточный;
  • бутобетонный;
  • столбчатый;
  • монолитный;
  • свайно-винтовой.

Каждый из них имеет свои особенности, которые будут рассмотрены ниже.

Монолитный

Особенностью монолитного фундамента является то, что он заливается под массивные сооружения, выдерживает значительную нагрузку. Этот вид фундамента имеет две разновидности:

  1. Глубокое заложение. Для беседки не подойдёт, потому что он применяется для строительства больших зданий, а она — не большое.
  2. Малозаглубленное заложение. Этот вариант как раз и применяется для строительства беседок, в которых устанавливают мангал или печь. На такую площадку из бетона прекрасно монтируется деревянное или кирпичное здание. К тому же там уже всё готово для настилания любого полового покрытия.

Монтаж монолитного основания очень трудоёмкий, поэтому в одиночку лучше его не делать, позаботьтесь о помощниках.

Монолитный фундамент считается универсальным, так как он идеально подходит для грунтов любого типа. Плита монолитного фундамента большей опорной площади, благодаря чему почвенная нагрузка уменьшается, а конструкция не деформируется при проседании грунта. Сооружение, возведённое на нём, устойчивое и надёжное.

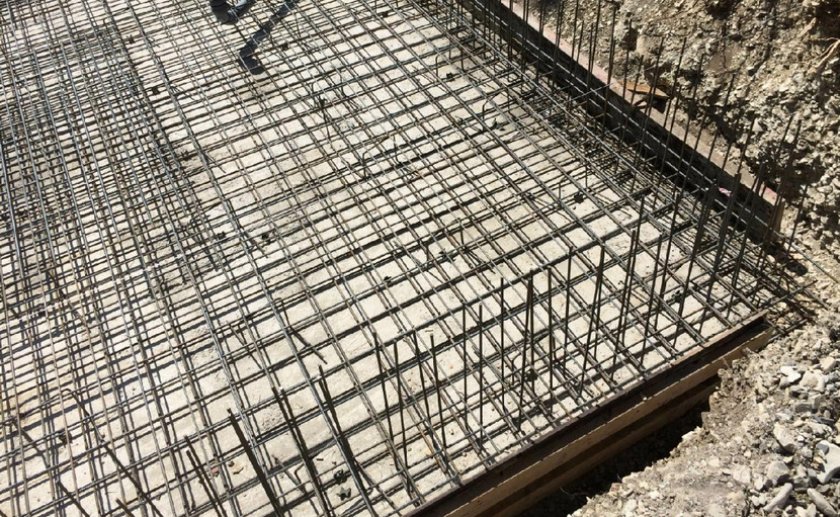

Монолитная армированная плита, используемая для строительства беседки, должна быть 2,5–3 см в толщину, причём заглублена в землю на 1,5–2 см, а над землёй выступать на 1–1,2 см. Армирование применяют для укрепления монолитного основания, даже когда делают фундамент легкого здания. В этом случае он может выдерживать большие нагрузки.

Строить здание лучше на участке, который возвышается над землёй. Это нужно для того, чтобы дождевая вода не подмывала свои подсыпки вокруг плиточного основания. Можно также сделать дополнительную отмостку из щебёнки для дренажа по периметру фундамента.

Ленточный

Трудозатрат и значительных материальных затрат требует другой вариант фундамента — ленточный. Он непростой по конструкции. Идеальное основание для постройки любой беседки, неважно из какого материала, будь то кирпич, древесина или камень. Если нижнюю часть беседки возводят из каменного материала, то он подойдёт как нельзя лучше. Нужный пояс из бетона уже будет готов в конструкции сооружения.

Читать еще:  Потолок в ванной панели пвх своими руками видео

Чтобы создать ленточную основу для беседки, сначала выкапывают траншею. Средняя её глубина около 50 см. Затем сооружают опалубку, в которую устанавливают из металлических прутьев арматурный каркас. После этого в неё заливают бетон. Застывание бетонового пояса происходит в срок от двух недель до месяца. Когда это время прошло, на него начинают класть из камня или кирпича стены здания.

Такой фундамент бывает 3 видов:

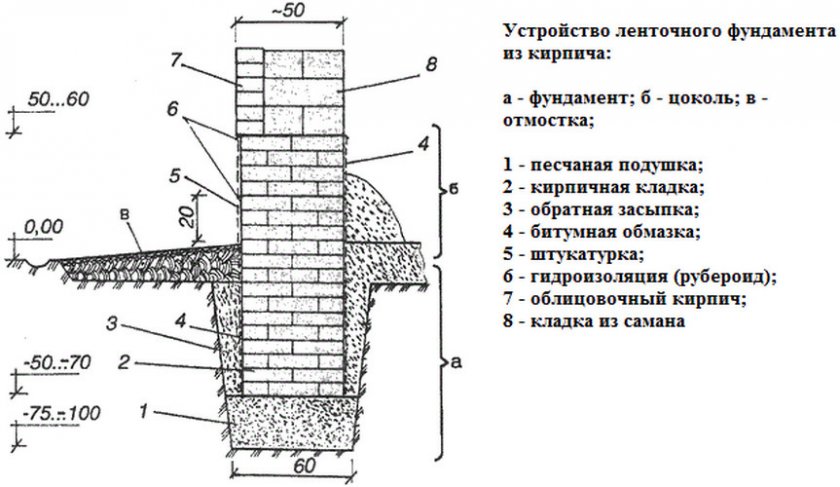

  • кирпичным;
  • бревенчатым;

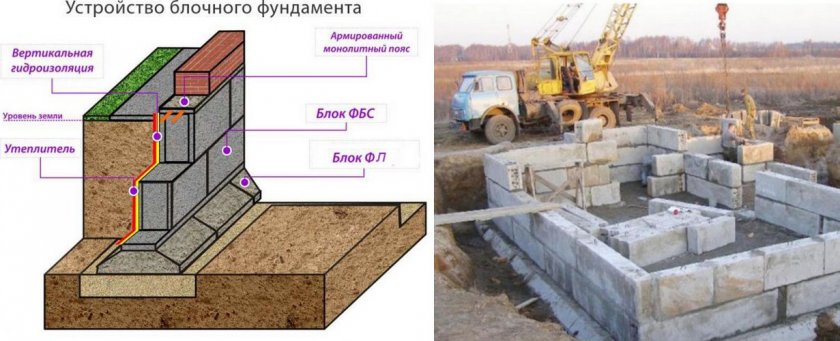

  • блоковым.

Это незаменимая основа на загородных участках, где преобладают сухие песчаные грунты. Она прочная и подходит для деревянных, кирпичных беседок больших размеров.

Бутобетонный

К сожалению, монолитный фундамент, плохо сопротивляется нагрузкам, кроме сжатия, и может разрушаться при движении почвы. Это приводит к разрушению и растрескиванию основания. Для усиления его наполняют крупнофракционным бутовым или щебёночным камнем и используют армирование.

Дробленые камни, добавляемые в бетонный замес, должны отличаться хорошей прочностью (от 1 т на 1 см²). Бутовым наполнителем являются: щебень, большие гранитные осколки, песчаник, известняк.

  • Такой фундамент обладает рядом преимуществ:
  • Простота закладки. Особых навыков для его формирования не потребуется.
  • Высокая прочность основания. Такой фундамент выдерживает массу двухэтажного сооружения из кирпича.
  • Доступность. Необходимые стройматериалы не слишком дорогие. Поэтому строительство обойдётся дешевле.

Бутобетонный фундамент должен создаваться в определённых пропорциях. При их соблюдении он может выдерживать значительные нагрузки. Бутовый камень и бетон, замешанный в равных пропорциях, формируют прочную основу.

Смесь бетона для этой основы делают из среднефракционного песка с высокомарочным цементом в пропорциональном отношении 3:1. Вода постепенно вливается при замешивании раствора. Консистенция его немного жиже, чем у обычного. Это необходимо для того, чтобы камень лучше забетонировался.

Учитывайте, проектировка такой основы предполагает, что закладывание его ширины до 10 см больше, толщины несущей конструкции. Не должно происходить соприкосновение камней со стенками опалубки. Необходимо защищать залитую основу от пересыхания в жаркую погоду. Его либо водой поливают, либо используют специальную влагоизолирующую прослойку.

Видео: Фундамент из бутового камня

Опорно-свайный

Опорный фундамент (его ещё называют столбчатым) делается с применением столбов круглого или квадратного вида, заглублённых в землю. Его глубина зависит от характеристик материала возводимого здания и грунтовых особенностей. Применяется на глинистых грунтах, болотистой местности и при угрозе плавунов. Беседки из дерева не очень воздействуют на грунт, поэтому такая основа массивной не будет.

Производят предварительную антикоррозийную обработку труб из металла. По желанию их можно залить бетоном. На бетонную основу легко установить деревянное и кирпичное здание, только для последнего необходимо установить дополнительный пояс из бетона. Бетоннная обвязка делается с помощью опалубки из досок. Если беседка планируется небольшого размера, то опорный фундамент может сделать и один мастер.

Сваи бывают двух видов:

  • буронабивные, где в качестве опоры используют пластиковые, стальные, асбестоцементные трубы;
  • винтовые, состоящие из стальных труб.

Винтовые сваи устанавливаются таким образом:

  1. Очищают площадку, снимают верхний пласт грунта.
  2. Сверлят отверстия по углам площадки, чтобы установить трубы из асбестоцемента.
  3. Заполняют щебнем дно скважин и утрамбовывают.
  4. Заливают бетоновым раствором, высотой до 15 см.
  5. С помощью уровня устанавливают трубы.
  6. В середину труб вставляют прутья арматуры, а остальное пространство заливают бетоном.
  7. Следят, чтобы трубы были тщательно закупорены, иначе может повредиться фундамент под воздействием воды и мороза.
  8. Накладывают на застывшие сваи первый венец, предварительно привязав хомутами балки.

Необходимость проведения точных расчётов — существенный недостаток свайно-винтового основания. Для его создания лучше воспользоваться специальной расчётной программой или обратиться к специалистам.

Необходимые материалы и инструменты

Садовая беседка, в которой планируется установка печки, нуждается в добротной основе. Прежде чем приступить к работам по формированию любого типа фундамента, нужно позаботиться о материалах, с помощью которых оно будет проводиться.

При возведении фундамента понадобятся следующие материалы:

  • бетон;
  • бутовый камень или щебень;
  • трубы из металла или асбестоцемента;
  • доски;
  • материал для гидроизоляции;
  • рубероид;
  • автомобильные покрышки;
  • арматура;
  • доски (в редких случаях);
  • песок;
  • блоки из бетона или камня;
  • иногда битум.

Фундамент под беседку: выбор и пошаговая установка

Беседка великолепно разнообразит функциональные возможности вашего участка. Благодаря этой конструкции вы сможете отдохнуть на свежем воздухе от мирской суеты или устроить застолье с хорошей компанией и с барбекю, при этом не будете бояться попасть под дождь и страдать от полуденного солнца.

Возведение же любой постройки начинается с заливки фундамента. В этой статье мы рассмотрим, как сделать всё правильно, чтобы конструкция стояла долго и качественно.

Фото готового основания

Фундамент своими руками под беседку обустраивается несколькими способами. На выбор реализации основания влияют грунт, материал и размер самой постройки, плюс ваши собственные предпочтения и состояние семейного бюджета.

Монолитного типа

Цельная бетонная плита под беседку

Нужен ли столь мощный фундамент под лёгкое строение, не содержащее тяжёлой мебели?

Ведь его характеризуют:

  • Трудоёмкость работ. Потребуется достаточно большой замес раствора.
  • Высокая цена реализации. Понадобится много песка и цемента.
  • Высокая надёжность, рассчитанная на множество этажей.

На первый взгляд абсолютно необоснованная трата сил и средств, но можно немного схитрить. Залить толщину слоя гораздо меньше классической, например сантиметров тридцать.

Так мы сэкономим и получим небольшую железобетонную плиту, которая даст следующее:

  • Готовый пол, который останется лишь выровнять стяжкой.
  • Возможность возведения тяжёлой кирпичной постройки.
  • Отсутствие потребности в отдельном основании под мангал.

Столбчатого типа

Свайное основание под беседку

Строительство фундамента под беседку таким способом очень распространено благодаря внушительному перечню преимуществ:

  • Низкая стоимость. Так как работы будут проводиться точечно только в углах и центре строительной площадки.

Совет: если использовать не сплошное бетонирование, а старые кирпичи в качестве материала несущих столбов, то себестоимость такого основания сведётся к минимуму.

  • Простота монтажных работ. Отсутствие потребности проведения работ на всей территории ускоряет и упрощает процесс.

Совет: если использовать асбестовые трубы, то достаточно будет закопать их на нужную глубину и залить внутрь бетон. Это ещё больше сократит трудовые затраты.

Асбестовая свая для лёгкого строения

  • Возможность установки в низинах и на склонах. Если ваш участок располагается в столь неблагоприятном месте, то подойдёт только установка столбчатого основания.

Стоит отметить, что такой фундамент особенно удобен для беседки из бруса с дощатым полом. Нижний венец хорошо кладётся на сваи, на них же монтируются лаги с половыми досками. Такая конструкция надёжна и достаточно поднята над землёй, чтобы не боятся сырости.

Ленточного типа

Ленточный фундамент для беседки

Данный вариант совмещает в себе высокую надёжность монолитного основания и некоторую экономию материалов столбчатого.

  • Подходит для построек из любого материала и любых размеров. Одинаково удачно на нём разместятся и тяжёлая кирпичная, и лёгкая металлическая конструкция.
  • Доступная стоимость. При использовании мелкозаглубленного варианта он не сильно отличается по стоимости от свайного.
  • Даёт возможность реализации подпольного помещения.

Установка

Как залить фундамент? Рассмотрим этот процесс на примере самого оптимального ленточного основания. Поняв его, вам не составит труда разобраться и в других видах.

Инструкция по проведению работ выглядит следующим образом:

  1. Очищаем выбранный участок от мусора.
  2. Наносим разметку согласно выбранному проекту.
  • Устанавливаем колышки на месте одного из углов будущей постройки.
  • К ним привязываем шнуры и проводим их под прямым углом в две стороны на расстояние предполагаемых стен плюс десять сантиметров.
  • Таким способом отмечаем внешнюю и внутреннюю лини всех четырёх стен.

  1. Копаем по намеченному пути окружную траншею глубиной 50 см и толщиной соответствующей ширине стен плюс 10 см.
  2. На дно засыпаем гравий глубиной 20 см. Тщательно трамбуем.
  3. Стелем гидроизоляционный слой поверх щебня из полиэтиленовой плёнки толщиной три миллиметра.
  4. Устанавливаем на дно вертикальные прутья арматуры. К ним крепим горизонтальные.

Совет: для осуществления соединения не рекомендуется использовать сварку, потому что она нарушает эластичность металла. Лучше применить мягкую проволоку.

Читать еще:  Дерево на стенах в квартире своими руками фото

Армирование для повышения прочности

  1. К стенам траншеи крепим опалубку в виде щитов из досок так, чтобы верхний край возвышался над зоной промерзания на 15 см.

Пример установки опалубки

  1. Делаем раствор. Для этого берём цемент, гравий и песок в соотношении 1:2,5:5, добавляем воду и тщательно замешиваем с использованием строительного миксера.
  2. Заливаем, закрываем и поливаем водой 28 дней до полного застывания.

Основание под мангал

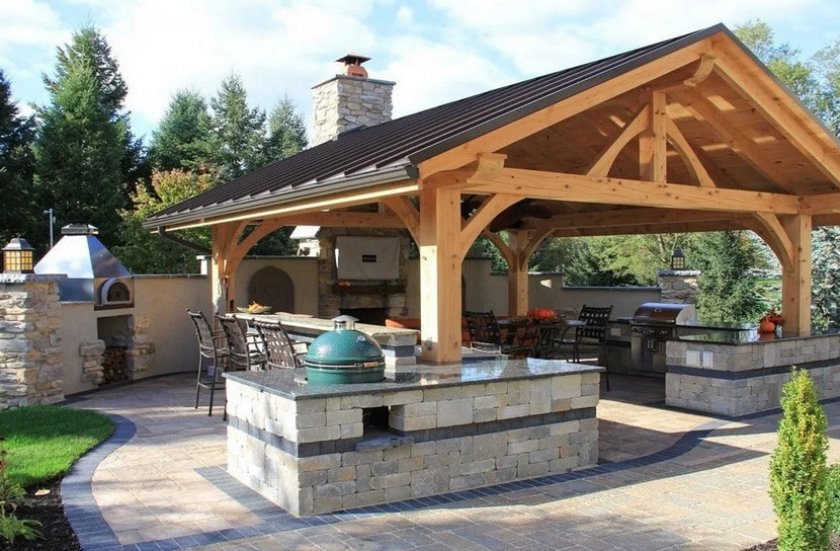

Беседка с мангалом

Конструкция, сделанная своими руками с мангалом, требует некоторые дополнения в создании основания. Особенно, если вы выкладываете основательное барбекю в беседку из кирпича, то в целях пожарной безопасности оно должно иметь надёжную опору.

Глубина такого фундамента должна быть полметра, а ширина и длина превышать габариты самого мангала на десять сантиметров. Во всём остальном процесс повторяет заливку общего основания.

Опалубка и армирование под бетонное основание мангала

Совет: не рекомендуется соединять фундаменты. У них отличающаяся структура и нагрузки, поэтому в процессе температурного расширения они могут повредить друг друга.

Вывод

Как и в любом другом строении, фундамент беседки играет очень важную роль, обеспечивая её надежность.

Бывает он трёх типов:

Первый характеризуется дороговизной и сложностью монтажа, второй простотой и третий совмещает в себе качества обоих. Его установку мы и рассмотрели в статье.

При должном внимании все работы легко выполняются собственными силами без приглашения дорого оплачиваемых специалистов. Важно сделать правильный замес, соблюсти гидроизоляцию и следить за бетоном в процессе периода застывания, подливая его водой.

Готовое основание для установки беседки

Видео в этой статье предоставит вашему вниманию дополнительную информацию по рассмотренной теме. Выбирайте тип фундамента, ориентируясь на тяжесть постройки, рельеф местности, собственные предпочтения и финансы.

Фундамент в беседке для барбекю или мангала

Немаловажное значение при обустройстве дачного участка имеет беседка для отдыха и приготовления пищи. В таких постройках, имеющих защиту от пыли, атмосферных осадков и насекомых, приятно отдыхать, готовить пищу на мангале или гриле. Беседки прекрасно дополняют ландшафтный дизайн участка, выполненные в едином стиле с основными зданиями и постройками.

Легкая беседка, как и любая другая садовая постройка, должна иметь надёжный фундамент. Гриль, барбекю или мангал для приготовления шашлыков также требуется установить на прочное основание. При возведении беседки своими руками, часто возникает вопрос: «Из чего сделать фундамент под печь?». В этой статье постараемся ответить на все вопросы, связанные с устройством основания под беседку с мангалом или барбекю.

Выбор места под беседку с мангалом

Строительство беседки с барбекю или мангалом для шашлыка следует начинать с выбора места, которое должно удовлетворять нескольким требованиям:

  1. Защита от господствующего ветра – беседку необходимо расположить на участке так, чтобы дым от мангала или барбекю не попадал в окна жилого здания. Для этого стоит изучить направление ветра на участке, а затем отвести место для строительства беседки, чтобы дым не попадал в зону расположения жилых построек. Идеальное решение – разграничение жилой зоны и площадок для отдыха высокими деревьями или кустарниками, которые можно посадить своими руками.
  2. Пожарная безопасность – учитывая, что приготовление пищи на открытом огне сопряжено с угрозой возникновения пожара, необходимо предусмотреть достаточные расстояния между беседкой и жилыми постройками (противопожарные разрывы – не менее 10 метров от деревянных зданий), а также наличие вблизи беседки, где установлен мангал, пожарного гидранта.
  3. Доступность – подходы к беседке, в которой установлен мангал, должны быть свободными (дорожки; тропинки, не загороженные инвентарем и насаждениями), обеспечивать легкую доступность к строению. Дорожки легко выложить своими руками из подручных материалов (используя бракованные плиты), проявив некоторую фантазию.
  4. Отсутствие разросшихся деревьев, нависающих над беседкой с барбекю.

Виды фундаментов для беседки с мангалом

Фундамент для устройства беседки с мангалом выбирается в зависимости от вида грунтов, которые присутствуют на участке, уровня залегания подпочвенных вод, глубины промерзания и прочих условий.

Обычно для беседки, в которой располагается мангал, устраивают привычный монолитный или ленточный фундаменты, их легко выполнить своими руками при минимальных познаниях в строительных технологиях.

На слабых пучинистых грунтах стоит продумать вопрос об устройстве фундамента монолитная плита, который во время движения грунта при выпучивании колеблется вместе с постройками, предохраняя последние от разрушений.

Допускается устанавливать беседку на столбчатый фундамент, который легко и быстро возводится своими руками. В особых случаях, при высоком содержании влаги в песчаных грунтах, можно устанавливать беседку, в которой предусмотрен мангал, на отдельных сваях.

Мангал на монолитном фундаменте: возводим своими руками

Монолитный фундамент под барбекю возводят на заранее отведенном участке, который предварительно стоит очистить от растительности, мусора, выкорчевать все корневища многолетних растений.

Заранее следует определиться с формой фундамента под беседку с барбекю, его размерами, которые определаются конфигурацией и параметрами жаровни.

Для беседки стоит предусмотреть отдельный фундамент (например – ленточный, столбчатый), монолитный фундамент устраивается с возведением собственными руками индивидуальной опалубки. Не допускается использование части основного фундамента беседки для опоры барбекю, оба фундамента должны быть возведены как две раздельные конструкции. Фундамент под печь должен иметь размеры не менее чем на 5 см больше самой печи со всех сторон.

Технология устройства монолитной плиты

Глубина заложения фундамента под мангал зависит от веса печи; расположения печи (на открытом воздухе или внутри беседки); состава грунта на участке застройки; глубины промерзания грунтов и наличия высокого уровня грунтовых вод.

Обычно принимается глубина заложения монолитной плиты под мангал от 0,4 м до 0,9 м. На видео Вы увидите, как правильно заложить монолитный фундамент под беседку.

Земляные работы и подготовка участка

Подготовка основания начинается с разметки участка под строительство фундамента, что легко выполнить своими руками с помощью колышков и шнура. Затем приступают к земляным работам, выкапывая траншею под беседку и углубления под фундамент, на который будет опираться мангал. Дно выемок трамбуется, затем насыпается слой гравия, затем слой крупного песка. Песчано-гравийная подушка послойно трамбуется собственными руками с помощью специальных трамбовок. Необходимо во время трамбования поливать щебень и песок водой.

Утрамбованное основание послужит надёжной опорой под массивные печи для приготовления пищи.

Бетонирование

Приступают к изготовлению опалубки, которую сбивают из досок своими руками, стараясь не оставлять крупных зазоров между досками. Опалубку укрепляют с помощью распорок, кольев и подпорок, стараясь соблюдать вертикальное положение щитов.

До начала заполнения опалубки бетонной смесью, стоит проложить по днищу выемки слой гидроизоляции (подойдут рубероид, плотная пленка). Затем устанавливают арматурный каркас, который придаст опорной подушке жесткость и прочность. Каркас можно изготовить из арматуры, связав его вязальной проволокой, а если есть навык сварных работ, легко своими руками изготовить сварной каркас для фундамента.

Мощность каркаса зависит от веса печи и геологических условий участка.

Заливка фундамента выполняется за один проход, при этом важно контролировать расположение каркаса – арматура не должна находиться на поверхности бетона.

Верхняя поверхность плиты проверяется строительным уровнем для соблюдения ровности.

Необходимо утрамбовать бетон вибратором – это поможет удалить воздушные пустоты в теле фундамента, которые ослабляют его прочность.

Уход за бетоном и набор прочности

Уход за поверхностью бетона заключается в увлажнении верха монолитной плиты и защите от солнечных лучей во избежание растрескивания бетона.

Прочность плита набирает 28 дней, только после истечения этого срока разрешается проводить монтажные работы по установке печей (мангалов, барбекю).

Стенки монолитной плиты можно защитить от влаги слоем обмазочной гидроизоляции, для чего своими руками покрывают стены двумя слоями битумной мастики.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
