Терморегуляторы для теплого пола devi 530

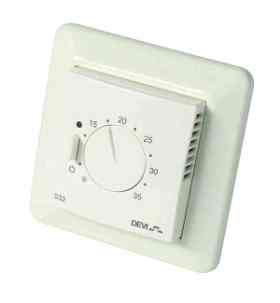

Devireg D 530 — механический регулятор тёплого пола

Описание механического регулятора Devireg D 530

Семейство простых механических регуляторов тёплого пола Devireg D 53-х для скрытой проводки представлено тремя моделями — Д 530 с работой по датчику температуры пола, Д 531 по датчику температуры воздуха и Д 532 по совместной работе датчика пола и воздуха. Каждый из этих регуляторов выполняет задачу поддержания постоянной одинаковой температуры пола при помощи термодатчика и встроенного регулировочного колесика, а кнопка регулятора позволяет включать и отключать тёплый пол при необходимости на любой неограниченно долгий срок.

Терморегуляторы Devireg D 53-х устанавливаются в системах электрических тёплых полов в помещениях, где электрическая проводка является “скрытой”, где провода проложены внутри стен в штробах и под штукатуркой, а также в полостях и пустотах стен и перекрытий, за фальшстенами из гипсокартона. Для других помещений, где электрическая проводка проложена открытым способом, например в кабельном канале, в гофре или в коробе, для тёплого пола применяются терморегуляторы для открытой проводки Devireg D 13-х, а если регулятор надо установить во влажном помещении или на улице, то можно приенить пыле- влагозащищенный регулятор Д 610.

Выбор модели регулятора зависит от характеристики самого обогреваемого помещения и от задачи, поставленной перед тёплым полом:

• если подогреваем только пол, при этом все помещение обогревается другим источником обогрева (центральным отоплением в квартирах или отопительным котлом в коттедже), то достаточно применения регулятора Devireg D 530 с термодатчиком, расположенном в полу;
• если подогреваем не только сам пол, но и воздух в помещении (неотапливаемые закрытые лоджии и балконы в квартирах, помещения в домах и строениях без отопления), то используется регулятор Devireg D 532 с двойным контролем как от датчика температуры пола, так и от датчика температуры воздуха.
• третий вариант регуляторов Devireg D 531 с датчиком воздуха можно предложить для помещений, где ограничение температуры пола не ставится в приоритетную задачу (к примеру в парной в бане), либо в таких помещениях, где есть проблемы с установкой термодатчика (например, при ремонте тёплого пола и замене регулятора, когда гофротрубка датчика отсутствует, и он замурован в бетон). Кроме того, не исключается применение такого регулятора в промышленных целях для решения специфических производственных задач.

Работы регулятора по одному лишь встроенному датчику воздуха для тёплого пола может и будет достаточно, однако могут наблюдаться побочные включения обогрева пола, например, при открытии входной двери и наличии сквозняка. Вдобавок можно сказать, что установка регулятора без датчика пола настоятельно не рекомендуется в помещениях, где над тёплым полом находится покрытие из натурального материала, — дерево, ламинат, паркет, паркетная доска, — т.к. в таких условиях эксплуатации температуру тёплого пола крайне желательно ограничивать до 28°С с целью продления срока службы натурального напольного покрытия, для того, чтобы не было перегрева покрытия.

Дополнительные функции Devireg D 530

Терморегуляторы Devireg D 530 могут иметь несколько дополнительных функций, а именно:

1. Ночное понижение на 5°С
2. Изменение минимальной и максимальной температуры поверхности пола
3. Контроль исправности термодатчика в полу.

Ночное понижение тёплого пола

Функция ночного понижения может быть реализована при наличии дополнительно установленного таймера. Наиболее оптимальным нам представляется использование таймера (цифровой недельный) или любой другой таймер, который устанавливается на DIN-рейку в электрощитке с подводкой к регулятору дополнительного провода.

Работает ночное понижение тёплого пола Деви следующим образом: внешний таймер, например, ABB DT, Schneider Electric, IEK и др., заранее Вами запрограммированный, подает сигнал к понижению температуры пола на терморегулятор, и Devireg D 530 начинает уменьшать температуру пола на 5°С относительно установленного значения. По окончании ночного периода регулятор вновь увеличивает температуру на полу на 5°С.

Подключается внешний таймер к регулятору так: кроме стандартных входов для проводников (питание, нагревательный кабель, датчик) имеется ещё один вход с изображением луны. К нему и подключается фазный проводник от таймера ( подведенное на регулятор питание и питание от таймера должны быть одной фазы ).

Функция «ночного понижения» температуры тёплого пола будет полезна, скорее всего в зданиях, где установлено достаточно много систем тёплых полов с одинаковыми режимами, например в гостиницах. За счет установки большого количества недорогих механических регуляторов и одного таймера можно снизить затраты на покупку, по сравнению с закупкой большого количества программируемых регуляторов. Для домашних же систем, где число контуров тёплого пола обычно невелико, можно просто поставить программируемые регуляторы Devireg D 535. С установкой отдельного регулятора на каждое помещение (на каждый контур тёплого пола). Так можно делать более гибкие настройки в обогреве всего дома или всей квартиры, например, на кухне можно запрограммировать работу тёплого пола только на утро и только на вечер, а подогрев пола в санузле настроить на постоянное поддержание температуры пола ночью и отключение днем (когда все на работе).

Изменение минимальной и максимальной температур поверхности пола

Изменение минимальной и максимальной температур поверхности пола может понадобиться в следующих случаях:

1. напольное покрытие из натуральных материалов (дерево, паркет, ламинат, паркетная доска), и производитель этого покрытия настоятельно не рекомендует превышать температуру на поверхности выше определенного уровня;
2. в доме есть маленькие дети, которые постоянно сбивают настройки температуры пола.

В случае, если Ваш вариант — это вариант №1, и шкала регулятора проградуирована не градусами, а условными единицами от 1 до 6, то примерную температуру пола можно вычислить так: максимальное значение (6) соответствует приблизительно 35°C на поверхности покрытия (внутри самого пола разогрев может быть на 10°C выше), а каждое деление изменяет температуру пола примерно на 8°C. Соответственно, если, к примеру, производитель напольного покрытия рекомендует не превышать на поверхности пола температуры 28°C , то можно ограничить максимальную температуру на регуляторе до деления “5”.

Настраивается ограничитель минимальной и максимальной температуры пола следующим образом: маленькой шлицевой отверткой подцепите поворотное колесико и снимите его. Переставьте ограничитель (красный или синий) в нужное Вам отверстие, и наденьте обратно колесико. Вот и все.

Контроль исправности термодатчика в полу

Контроль исправности термодатчика в полу осуществляется регулятором Devireg D 530 самостоятельно, не требуя никакого участия пользователя. Непрерывный сигнал светодиода зеленого цвета в момент, когда нагрев тёплого пола не осуществляется (т.е. когда красный светодиод не горит) сигнализирует о том, что все в порядке, и регулятор находится в ожидании от датчика команды на включение. Мигающий зеленый светодиод сигнализирует об обрыве или замыкании датчика. В этом случае замените датчик самостоятельно или обратитесь в сервисную службу.

Значение терморегулятора Devi в системе теплого пола

Обустройство электрического современного теплого пола, выполняемого чаще всего под стяжку, не только в презентабельных загородных особняках, но и в небольших квартирах, становится уже привычным способом обогрева, как основного, так и дополнительного. При обращении за комплектующими деталями к надежному производителю, каким является Devi, можно быть уверенным в долговременном эффективном функционировании всей системы.

Терморегуляторы Danfoss DEVI

Подготовительный этап

Выполнив стяжку над конструкцией электрического теплого пола, необходимо провести этап подключения его к электросети. Для управления температурным режимом на выбранном предварительно месте фиксируется терморегулятор, к которому крепятся провода, идущие от нагревательных элементов. Для определения значения температуры нагрева предусмотрен датчик, также соединяемый посредством кабеля с терморегулятором.

Подключение терморегулятора к электросети

Производитель Devi обязательно предлагает инструкция к каждой модели оборудования с подробным описанием каждой проводимой операции. Именно этими рекомендациями следует руководствоваться, устанавливая датчик или терморегулятор. Кроме того, схема подключения изображается на самом приборе, что значительно облегчает самостоятельно проводимое оборудование теплого пола.

Подключение сенсорного терморегулятора Devi

Рассматривая в качестве примера пользующийся популярностью терморегулятор марки Devi Devireg 535, следует отметить, что в комплект входит еще и температурный датчик. Перед установкой обязательно при помощи автомата, установленного в электрощитке, отключается подача тока во всем помещении.

Алгоритм установки

Прежде чем залить стяжку, готовится желоб, который потребуется, когда нужно будет устанавливать температурный датчик. Затем фиксируется гофрированная труба так, чтобы один конец находился в подрозетнике, а второй – в полу около нагревательных матов. Такое решение позволит быстро поставить датчик на подготовленное для него место в конструкции теплого пола после окончания настилки финишного покрытия на достигшую эксплуатационной прочности стяжку.

Монтаж и подключение терморегулятора Devireg 535

Установка теплого пола с правильным размещением терморегулятора

• Подключается заземление, для чего снимается изоляционный слой с проводов, направляемых от нагревательного кабеля, длиной 6–8 см. Соединяются концы при помощи клеммника (специалисты рекомендуют серию WAGO 222-412) с защитным нулем (заземлением) питающего кабеля, который в рассматриваемой модели имеет желто-зеленый цвет.
• Подготавливается к установке термический регулятор. Вначале снимается передняя панель вместе с рамкой. Для этого предусмотрен паз, находящийся внизу лицевой панели, на который можно надавить отверткой. Когда раздастся щелчок фиксатора, панель выдвинется вперед и терморегулятор легко разбирается.
• Чтобы подключить нужные провода, на их концах снимается изоляционный слой длиной от 8 до 10 мм, а потом они зажимаются в клеммах в порядке, который отображает схема подключения. Все кабели, выводимые на верх для фиксации в терморегулятор, укладываются аккуратно, чтобы не вызывали помех при дальнейшем монтаже.

Электрическая схема подключения терморегулятора теплого пола

Обзорный анализ популярных моделей

• Термический регулятор Devireg 130 относится к ассортименту бюджетных изделий. В этой серии можно подобрать модели как для системы, выполненной под стяжку и предполагающей исполнение роли основного обогрева, так и для менее интенсивного варианта дополнительного устройства. Среди преимуществ отмечается понятная схема, несложная эксплуатация, автоматическое осуществление контроля неисправностей. Имеются приборы, оснащенные датчиками воздуха или непосредственно пола, а также комбинированные, например, Devireg.

Устройство регулятора Devireg 130

Терморегулятор для теплого пола Devireg 530

Термостат DEVIreg D-535 ELKO

Изделия нового поколения

1. Сенсорный регулятор Devireg Touch привлекает внимание современным дизайном панели с экраном. Он относится к разновидности универсальных приборов, способных управлять функционированием теплого пола, смонтированного под стяжку, любого вида.

Примеры экранов терморегулятора DEVIreg Touch

Контролирует терморегулятор температуру не только пола, смонтированного под стяжку, но и окружающего воздуха. Оригинальная схема предполагает, что встроенный таймер будет создавать нужный по заданным параметрам микроклимат также в обозначенные промежутки времени. Это позволяет включать экономичный режим, снижая расход электропитания.

Современный регулятор характеризуется рядом отличительных характеристик:

• противоударный дисплей, оснащенный подсветкой;
• понятное меню;
• быстрая настройка;
• синхронизация с компьютером.

Терморегуляторы для электрического теплого пола

1. Удобство пользования и широкий функционал предлагает терморегулятор Devireg TM Smart, который можно подключить со смартфона посредством использования приложения Devismart TM App. Для этого достаточно регулятор перевести в режим Access Point (модема). Руководствуясь указаниями мастера настройки можно без проблем пройти все этапы подключения. Код, который будет сгенерирован автоматически, позволяет скопировать настройки, если будет необходимость. Это можно сделать для любого количества других терморегуляторов, которые будут контролироваться на любом расстоянии при помощи Devismart TM App.

Новый терморегулятор Devireg Smart

Компания Devi, благодаря обширному ассортименту, дает возможность подобрать все основные комплектующие, чтобы теплый пол функционировал безотказно. Наряду с терморегуляторами – механическими, электронными, интеллектуальными можно приобрести кабель Devi, а также более практичные и простые в укладке маты Devi. Схема подключения и подробные рекомендации по проведению всех этапов монтажа отражены в инструкции.

Видео: Монтаж терморегулятора

DEVIreg 530 – терморегулятор для подогрева пола с простым управлением.

Код товара:140F1030 – DEVIreg 530
Код товара:140F1034 – DEVIreg 531

Код товара:140F1037 – DEVIreg 532
Цена DEVIreg 532: 2288,40 грн

Гарантия – 2 года.

ДОСТАВКА:
По Украине – БЕСПЛАТНО

По Киеву
– самовывоз из магазина
– доставка курьером
– перевозчиком Нова Пошта

Сроки доставки оговариваются отдельно.

ОПЛАТА ЗАКАЗОВ
Оплатить заказанный товар можно:
– наличными при доставке курьером;
– предварительно денежным переводом на расчетный счет;
– наложенным платежем в отделении перевозчина;
– переводом на карточный счет.

Описание терморегулятора DEVIreg 530

DEVIreg 530 – терморегулятор для подогрева пола с простым управлением. Выполнен как отдельное устройство для установки на стену в монтажную коробку, подрозетник.

Применяется для регулировки температуры пола в системах обогрева или отопления с установленными в пол нагревательными кабельными системами.

Позволяет управлять любыми нагревательными кабелями DEViflex или тонкими нагревательными матами DEVImat, DEVIcomfort или аналогичными, установленными в конструкцию пола.

Работает с датчиком температуры пола на проводе, который поставляется в комплекте с терморегулятором. Получая данные от датчика температуры пола включает или выключает нагрев.

Имеет встроенную функцию контроля исправности датчика температуры пола.
В случае выхода из строя датчика температуры (обрыв или короткое замыкание) выключает нагрев и сигнализирует морганием светодиода о неисправности датчика.

Как управлять обогревом с терморегулятором DEVIreg 530?

Терморегулятор DEVIreg 530 имеет механическое регулирование темпрературы.

На передней панели регулятора имеется ручка регулировки температуры с градуированной шкалой от 0 до 6. Значение 6 – это максимальное значение, которое можно установить ручкой регулировки температуры и оно соответствует максимальной температуре нагрева пола.

Индикатор во время работы терморегулятора имеет два цвета отображения – зеленый (нагрев выключен) и красный (нагрев включен).

Чтобы выставить нужную температуру нагрева пола установите ручку в среднее положение и дождитесь пока пол нагреется до этой температуры – индикатор должен переключиться из красного на зеленый.

Если такая температура Вас устраивает – вы можете оставить ручку в этом положении, а если нет – поверните ручку по часовой стрелке, чтобы увеличить температуру или против часовой стрелки, чтобы уменьшить.

Кнопкой можно выключить или включить терморегулятор от питания.

Технические характеристики терморегулятора DEVIreg 530

230 В +10% / -20%, 50 Гц

Энергопотребление – макс. 0,25 Вт

Активная нагрузка – Макс. 16 А (3650 Вт) при 230 В

Индуктивная нагрузка – 1 А, 250 В, cos. = 0,3

Переключатель нагрузки – NO, двухконтактное реле

Гистерезис – 0,2 °С

Индикатор – светодиод зеленый/красный

Рабочая температура – -10 °С / +30 °C

Размеры – 85 х 85 х 47 мм

Тип рамки – Белая, ELКO, 55×55 мм.

Класс защиты – IP31

Сертифицирован – УкрСЕПРО, ГОСТ Р, DEMKO, CE

Регулятор может устанавливатся в рамки других производителей
с внутренним размером 55 х 55 мм, например:
Merten – M-arc, M-Smart, M-Plan;
Berker – B1, B3, B7, S1;
Gira – E2, Standard 55, Esprit, Event;
Jung – Aplus, A500

Модификации терморегулятора DEVIreg 53x

Модель с только с датчиком температуры пола – DEVIreg 530
Модель с только с датчиком температуры воздуха – DEVIreg 531
Модель с датчиками температуры пола и воздуха – DEVIreg 532

Обзор терморегуляторов Devi для тёплых полов

Здесь вы узнаете:

Системы тёплых полов создают в помещениях оптимальные условия для проживания людей. Одновременно с этим они позволяют избавиться от громоздких и выступающих из-под окон батарей. Все коммуникации прячутся под полами, снаружи видны только ящики с распределительными коллекторами или электрическими соединениями. Управляются тёплые полы с помощью комнатных термостатов. Примером тому является терморегулятор Devi, созданный для управления электрическими полами, построенными на основе нагревательных матов или греющего кабеля.

Терморегуляторы от компании Devi – разновидности и модели

Непрерывная работа тёплых полов приводит к росту температуры выше комфортной отметки. Поэтому в систему обязательно ставятся управляющие модули. Они контролируют температурные показатели, позволяя создать идеальную атмосферу. Аналогичное оборудование используется для регулировки работы уличных систем обогрева, построенных на основе нагревательного кабеля.

Для управления электрическими тёплыми полами нередко применяются терморегуляторы Devi. Они могут работать с любыми видами нагревательных элементов, в том числе от сторонних производителей. Они подразделяются на механические и электронные, с традиционным управлением или сенсорным, комнатные и уличные. Также в продаже присутствуют терморегуляторы Devi с дистанционным беспроводным управлением через смартфоны.

Приобретая терморегулятор Devireg, потребители получают в своё распоряжение качественный термостат, способный управлять любыми видами тёплых полов. Рассмотрим преимущества этого оборудования:

• Разнообразие моделей для решения любых задач.
• Обеспечение экономной работы отопительного оборудования – показатель экономии составляет до 30%.
• Возможность управления через интернет – для технически продвинутых пользователей.
• Наличие моделей для уличной работы.

Терморегуляторы Деви делают эксплуатацию отопительных систем более выгодной и эффективной. Давайте рассмотрим самые популярные модели данных термостатов и ознакомимся с их техническими характеристиками.

Терморегулятор Деви Devireg 850

Перед нами цифровой термостат, созданный для управления уличными системами, отвечающими за таяние снега и льда – они предотвращают замерзание открытых площадок, кровель, водосточных труб и других уличных элементов. Представленный прибор построен на основе быстрого микропроцессора, контролирующего сразу две независимые зоны. Максимальное количество подключаемых датчиков – 4 шт. Это могут быть кровельные датчики и датчики уровня влажности грунта.

Терморегулятор от фирмы Devi поставляется в виде двух блоков, устанавливаемых на DIN-рейку – это блок питания и основной блок управления. Подключаемые датчики приобретаются отдельно. Возможности и характеристики прибора:

• Работа по таймеру.
• Рабочая температура – от -10 до +40 градусов.
• Аварийная световая сигнализация.
• Отображение текущей информации на ЖК-дисплее с подсветкой.
• Простая схема подключения.
• Релейное управление нагревательными элементами.

Установка терморегулятора от Devi производится следующим образом – блок питания и управляющий модуль ставятся на рейку, к ним подключаются внешние датчики с нагревательными элементами. Каждая зона настраивается отдельно от другой, позволяя настроить обогрев отдельных площадок или участков кровли.

Терморегулятор Devireg 316

Наш обзор продолжает универсальный термостат от Devi, работающий с любыми видами тёплых полов и греющих конструкций. Он монтируется как внутри помещений, так и снаружи. Прибор управляет системами снеготаяния, применяется для обогрева открытых площадок, контролирует подогрев водосточных желобов. Также он умеет работать с системами тёплых полов. Будучи выполненным не в самом красивом корпусе, терморегулятор предназначен для монтажа в скрытых местах на DIN-рейку.

Максимальная нагрузка для данного прибора составляет 3680 Вт, диапазон регулировки температуры варьируется от -10 до +50 градусов. Также предусмотрена функция экономии электроэнергии за счёт снижения интенсивности обогрева в неиспользуемые периоды (например, ночные или дневные). Термостат от Devi отличается минимальным потреблением электроэнергии в ждущем режиме – всего 0,25 Вт. На борту предусмотрены всего четыре регулятора, в том числе регулятор гистерезиса. Гарантия на терморегулятор составляет 2 года.

Терморегулятор Devi Devireg Touch

Интересный цифровой термостат для работы с тёплыми полами. Он интересен приятным внешним видом и сенсорным управлением. Прибор построен на основе микропроцессора и сенсорного дисплея. Его особенности:

• Работа системы по заданной программе.
• Дистанционное управление со смартфона на Android или iOS.
• Встроенный мастер для первоначальной настройки.
• Система кодировки настроек для сервисных мастеров.
• Функция защиты от замерзания.
• Учёт потребляемой электроэнергии.
• Оптимизация работы системы отопления с целью уменьшения расходов.
• Простота в установке и эксплуатации.

Терморегулятор поддерживает сразу несколько подключаемых датчиков. Максимальная нагрузка – 3680 Вт, тип датчиков – термисторные, эксплуатационная температура – от +5 до +30 градусов, диапазон регулировки температуры в помещениях – от +10 до +45 градусов.

Терморегулятор Devireg Smart

Перед нами ещё один цифровой термостат от компании Devi с возможностью подключения к смартфону. Его применение снижает расходы на электроэнергию. Предусмотрена функция программирования режимов работы. Производитель сделал всё возможное, чтобы процесс программирования был более простым и удобным. Прочие особенности и возможности:

• Управление тёплыми полами из нескольких точек дома с помощью нескольких терморегуляторов от Devi.
• Удобные сенсорные панели управления.
• Контроль параметров через интернет.
• Автоматическая подстройка под пользовательские предпочтения.
• Снижение расходов в неиспользуемые периоды (например, в рабочие часы или на период отпуска).
• Возможность управления через Wi-Fi.

Специалисты из компании Devi сделали всё возможное для обеспечения безопасного соединения терморегулятора и смартфона – взломы и несанкционированные подключения исключены. Мощность нагрузки составляет до 3680 Вт, диапазон регулировки температуры – от +5 до +45 градусов.

Терморегуляторы Devilink System

Правильнее сказать, что это не терморегулятор, а целая серия оборудования для регулировки систем электрического отопления. Она включает в себя отдельные термостаты и центральные контроллеры. Оборудование управляет температурой в комнатах (раздельно), соединяясь по беспроводному каналу с многочисленными контрольными блоками. Самая главная задача пользователей и специалистов – обеспечить связь между отдельными модулями. В самых сложных случаях здесь задействуются ретрансляторы.

Возможности и особенности терморегуляторов из семейства Devi Devilink System:

• Тонкая настройка работы отопительного оборудования.
• Поддержка отдельных настроек для нескольких комнат.
• Прогнозирование температуры.
• Работа с датчиками пола и с датчиками воздуха.
• Удобный контроль параметров и подключённого оборудования с помощью сенсорной панели с ЖК-дисплеем.
• Широкий диапазон регулировки.

Установку и настройку данного оборудования следует доверить сертифицированным специалистам.

Терморегулятор Devireg 130, 131, 132

Перейдём к более простым термостатам от торговой марки Devi. Перед нами целая серия терморегуляторов, предназначенных для комнатной эксплуатации. Она включает в себя три модели:

• Devireg 130 – с проводным датчиком температуры полов.
• Devireg 131 – модель с контролем тёплых полов по датчику воздуха.
• Devireg 132 – модель с датчиками обоих типов.

Максимальная сила тока для всех терморегуляторов составляет 16 А, что соответствует мощности подключаемого оборудования до 3680 Вт. Регулировка температуры осуществляется с помощью круглой ручки, выступающей над поверхностью корпуса. Эта же ручка позволяет полностью отключить отопительную систему.

Данный терморегулятор, разработанный силами специалистов торговой марки Devi, создан для работы с любыми типами тёплых полов – это нагревательные маты и греющий кабель. Также возможна работа совместно с любым другим отопительным оборудованием – например, с конвекторами. В этом случае выбираются модели с датчиками температуры воздуха.

Терморегулятор Devireg 527, 530, 531, 532

Регуляторы тёплого пола Devi из данной серии представлены четырьмя моделями:

• Devireg 527 – простой регулятор мощности без температурных датчиков.
• Devireg 530 – терморегулятор Devi с датчиком пола.
• Devireg 531 – терморегулятор фирмы Devi с отслеживанием температуры воздуха.
• Devireg 523 – простой терморегулятор с датчиками обоих типов.

Помимо регулирующего органа, на борту термостатов предусмотрены кнопки отключения систем отопления.

Главные преимущества данной серии – конструкционная простота, простое подключение к отопительным системам, работа по температурным показателям полов или воздуха, отсутствие дорогостоящей электроники, точное отслеживание температурного режима, ценовая доступность. Самая простая модель, лишённая датчиков, может работать как простой регулятор мощности с ручным контролем.
