Регулятор теплого пола energy tk03 инструкция

Инструкция по терморегулятору ENERGY TK03

Установка программ терморегулятору ENERGY TK03

Терморегулятор ТК03 имеет возможность установки 4-х программ для дней с понедельника по пятницу (1-5) и 2х программ для субботы и воскресенья (6-7). Для каждой программы устанавливается время начала работы с 00:00 до 23:50 с шагом в 10 минут и требуемое значение t° в промежутке от 5°Сдо 40°С с шагом в 0.5°С. Минимальное время работы каждой программы 10 минут.

Заводская установка:

День недели

Программа

Время старта программы

Значение температуры

Суббота – Воскресенье (6-7)

  1. Для изменения заводской установки нажмите при помощи тонкого твердого затупленного предмета кнопку в отверстии Р – замигает время старта первой программы –«Утро».
  2. Нажатие кнопки «вверх» увеличивает («вниз» – уменьшает) установленное значение времени на 10 минут (удержание кнопки более 2 секунд задействует скоростной режим увеличения /уменьшения значения минут). Установив нужное значение времени, нажмите кнопку «интер» – замигает установленное для первой программы значение t°;
  3. Нажатие кнопки «вверх» увеличивает («вниз» – уменьшает) установленное значение t° на 0.5°С (удержание кнопки более 2 секунд задействует скоростной режим увеличения / уменьшения значения t°). После установки нужного значения t° нажмите кнопку – замигает время старта работы второй программы.
  4. Установите требуемые значения времени старта и t° для каждой программы из оставшихся пяти программ по той же схеме. После установки значения t° для последней программы дисплей вернется в нормальный режим.

Ранний старт.

Терморегулятор ТК03 имеет дополнительную опцию «Ранний старт», которая задействуется автоматически: основываясь на данных, полученных в предыдущий день работы, терморегулятор самостоятельно определит насколько минут (но не более чем на 60) раньше установленного Вами для программы «Утро» времени старта необходимо подать питание к нагревательному кабелю и начать процесс нагрева, чтобы к моменту старта программы «Утро» температура поверхности пола достигла установленного Вами значения.

Ручная установка t°.

Ручная установка позволяет временно установить значение t° отличное от заданного значения для текущей программы:

  • При работе дисплея в нормальном режиме нажмите кнопку – отобразится заданное значение t° для текущей программы;
  • Нажатие кнопки увеличение (уменьшение) установленное значение t° на 0,5С°. (удержание кнопки более 2 секунд задействует скоростной режим увеличения уменьшения заданного значения минут). После установки нужного значения t° нажмите кнопку «эскейп» – дисплей перейдет в режим Ручная установка, появится значок «рука».

Установленная вручную температура будет действовать до старта следующей программы либо до момента нажатия и удержания в течение 2х секунд кнопки.

Выключение терморегулятора.

В нормальном режиме дисплея нажмите и удерживайте в течение трех секунд кнопку ВКЛ/ВЫКЛ. – дисплей гаснет, все кнопки, кроме ВКЛ/ВЫКЛ, блокируются, питание нагревательного кабеля отключается.

Регулятор теплого пола energy tk03 инструкция

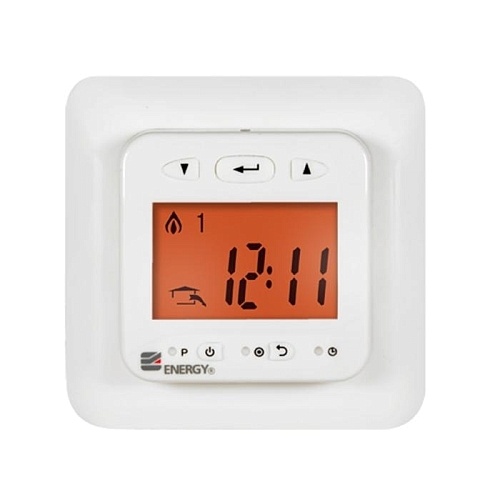

Терморегулятор Energy TK03 является программируемым (4-е программы), электронным и имеет жидкокристаллический дисплей и выносной датчик температуры поверхности пола. Предназначен для скрытого монтажа в стандартной монтажной коробке.

Характеристики:

программа разбивки времени суток на 2 и 4 периода

Диапазон регулирования температуры

Точность регулировки температуры

Напряжение питания сети

230 В переменного тока, 50/60 Гц

до 14 А, 3200 Вт, при напряжении сети 230 В

выносной, тип NTC (отрицательного температурного коэффициента) 10 кОм

Подводящий кабель к датчику температуры, м

Габариты (ВхШхГ), мм

скрытый, утопленный, евростандарт

Температура окружающей среды

ВКЛ./ВЫКЛ с учётом временной функции

Напряжение питания сети

Описание:

Energy TK03

Терморегулятор Energy TK03 является программируемым (4-е программы), электронным и имеет жидкокристаллический дисплей, а так же выносной датчик температуры поверхности пола. Предназначен для скрытого монтажа в стандартной монтажной коробке. Возможность настройки индивидуальных графиков нагрева для рабочих дней недели и в выходные предоставляет функция программирования. Функция «ранний старт» позволяет учитывать данные за прошлый день работы, вычислять время нагрева пола до нужной температуры и учитывая эту величину корректирует запуск теплого пола. Установка температуры с точностью 0,5°С в диапазоне от +5°С до +40°С в совокупности с функцией программирования дает возможность экономии электроэнергии на 60-80%. Интуитивный интерфейс, управление при помощи 5-и кнопок, оранжевая подсветка, крупный шрифт на дисплее, современный дизайн эти преимущества делают данный терморегулятор незаменимым в управлении системы «теплого пола». Класс защита IP 21 позволяет производить монтаж терморегулятора Energy TK03 во влажных отапливаемых помещениях.

Читать еще:  Где установить коллекторный узел теплого пола

До этого вы смотрели

Терморегулятор Energy TK03

Не нашли ответ
на свой вопрос?

Свяжитесь с нашими специалистами и
они проконсультируют вас во всех
интересующих вас вопросах

Терморегулятор ТК-3: инструкция по эксплуатации

Инструкция по эксплуатации

Применение

Одноканальный регулятор температурного уровня предназначен для поддержания заданной температуры объекта. Оснащен цифровым светодиодным индикатором, отображающим температурные значения.

Технические характеристики

Диапазон измеряемого температурного уровня, °С

Диапазон регулируемого температурного уровня, °С

Показатель дискретности индикатора, °С

0,1 – от -9,9 до +99;

1 – в остальном диапазоне

Погрешность измерений, °С

Значение температурного гистерезиса, °С

Максимальный показатель тока при активных нагрузках, А

Уровень напряжения питания, В

Уровень потребляемой мощности, Вт

Комплектация:

  • цифровой терморегулятор;
  • датчик температурного уровня;
  • инструкция по монтажу и использованию;
  • упаковочная тара.

Устройство

Управление терморегулятором осуществляется при помощи специального микроконтроллера.

Измерительный элемент в конструкции – цифровой датчик температурного уровня DS18В20. Управление нагрузкой осуществляет электромагнитное реле. На передней панели устройства располагаются кнопки для установки параметров работы прибора (настойки сохраняются за счет энергонезависимой памяти контроллера). При замене датчика температурного уровня не требуется производить калибровку.

Безопасность

По способу защиты от поражения током прибор соответствует классу 2 по ГОСТ 12.2.007-75. При работе вырабатывает опасное для жизни напряжение.

При осуществлении монтажных и ремонтных работ, а также при техническом обслуживании в обязательном порядке необходимо отключать терморегулятор и все подключенные к нему устройства от источника питания.

  • эксплуатировать терморегулятор в агрессивной среде (кислоты, щелочь, масла и др.);
  • эксплуатировать терморегулятор в условиях тряски, если существует угроза повреждения;
  • эксплуатировать терморегулятор на объектах с высоким уровнем взрывоопасности;
  • помещать клеммные блоки во влажную среду, допускать попадание воды на поверхность клеммных блоков, помещать устройство в жидкую среду. Если датчик температурного уровня требуется поместить в жидкую среду, его следует тщательным образом изолировать от попадания влаги.

Нормальная работа устройства гарантируется при:

  • температурном уровне от +5°С до +50°С;
  • уровне относительной влажности от 30 до 80%.

Установка и техническое обслуживание прибора должны производиться только квалифицированными специалистами после детального изучения руководства по эксплуатации. При использовании прибора следует соблюдать требования ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей», а также «Правила техники безопасности при эксплуатации электроустановок потребителей».

Монтаж

Терморегулятор крепится на DIN-рейку. Корпус устройства вмещается в два модуля размером в 17,5 мм. Если терморегулятор необходимо установить во влажной среде, к примеру, в бассейне, в ванной комнате, в сауне, его необходимо поместить в специальный монтажный бокс со степенью защиты не ниже IP55.

Датчик температурного уровня, который входит в комплектацию при поставке, подключается к контактам 9, 10 (см. схему).

К управляющим контактам реле 2, 3 подключается элемент, который работает на обогрев или охлаждение.

Питание подается на контакты 6, 7.

Назначение выводов

Выход реле NO (нормально открытый контакт)

Выход реле COM (перекидной контакт)

Выход реле NS (нормально закрытый контакт)

Клеммы управляющего реле (оснащенные перекидным контактом)

Клеммы подключения выносного датчика

Терморегулятор контролирует подключение датчика температурного уровня и в процессе подключения информирует о его состоянии следующими символами:

  • «обр» – датчик температурного уровня отсутствует или произошел его обрыв;
  • «З.С.» – нарушена полярность подключения либо произошло короткое замыкание в цепи датчика;
  • «crc» – неверное чтение информации с датчика (зачастую происходит вследствие помех, исходящих от силового кабеля и поступающих на провод датчика).

Не рекомендуется укладывать провод датчика в непосредственной близости от силового провода. Длину провода датчика можно увеличить (до 200 м) при использовании провода «витая пара».

О срабатывании исполнительного реле сигнализирует светодиод реле, расположенный на передней панели устройства. Коммутируемый ток активной нагрузки, на который рассчитано реле на выходе, – 16А (3,5 кВт). При коммутации реактивной нагрузки, для коммутации большей мощности необходимо использовать контактор (промежуточное реле).

Читать еще:  Как сделать пол в жилой мансарде

Эксплуатация

Терморегулятор работает в режимах НАГРЕВ или ОХЛАЖДЕНИЕ.

Эксплуатация на НАГРЕВ: логика работы

При работе на нагрев необходимый температурный уровень поддерживается за счет прогрева объекта. Как только температура достигает нужного показателя устройство выключает нагревательный элемент и объект начинает медленно остывать. После достижения установленного значения гистерезиса обогрев включается. Затем цикл повторяется.

Эксплуатация на ОХЛАЖДЕНИЕ: логика работы

При работе на охлаждение терморегулятор охлаждает объект путем снижения температурного уровня, а затем поддерживает его в заданных пределах. Как только произошло первое включение терморегулятора, он поддерживает температурный уровень объекта ниже установленных пользователем показателей на значение гистерезиса. Затем реле выключается. Когда объект нагревается до определенного температурного уровня, термостат активизирует охлаждающий элемент, и температура на объекте вновь снижается на выставленное пользователем значение гистерезиса. Как только температура объекта становится приемлемой, охлаждение выключается. После чего цикл повторяется снова.

Гистерезис означает падение температурного уровня, а именно – разницу между температурными показателями, при которых происходит включение или выключение реле у терморегулятора.

Настройка

Чтобы настроить терморегулятор на комфортную работу, необходимо установить три показателя:

  • поддерживаемый температурный уровень;
  • показатель гистерезиса;
  • эксплуатационный режим: НАГРЕВ или ОХЛАЖДЕНИЕ.

Последовательность выставления параметров

ШАГ 1. Установка поддерживаемого температурного уровня.

При кратковременном нажатии кнопке на дисплее отображается температурное значение. Нажимая на кнопки, можно менять температурный показатель на 0,1°С. Если кнопку нажать и удерживать более 5 секунд, терморегулятор зафиксирует указанное температурное значение. Значения фиксируются с шагом в 1°С. Показания при этом мигают. Для точного выставления температурных настроек прибора производитель рекомендует сначала выставить целую числовую часть, нажав и удерживая дольше 5 секунд соответствующую кнопку. После этого можно будет корректировать значения при помощи кратковременных нажатий на клавиши.

Температурные показатели, поддерживаемые устройством, имеют точность одного знака после запятой в диапазоне от -9,9°С до +99,9°С. В остальном диапазоне (до и сверх указанных значений) выставляются целые числа.

Автоматический выход из режима выставления температурных показателей происходит через 10 секунд после последнего нажатия на кнопку.

ШАГ 2. Выставление показателей гистерезиса.

При однократном кратковременном нажатии на кнопку устройства на дисплее отображается показатель гистерезиса.

Если нажать и удерживать кнопку дольше 5 секунд, устройство переходит в режим выставления и фиксирования показателей гистерезиса. Значения на индикаторе мигают. При помощи кратковременного нажатия на кнопку показатель гистерезиса изменяется на 0,1°С. При нажатии и удерживании кнопки дольше 5 секунд происходит выставление показателей с шагом 1°С. Рекомендуется сначала выставить целые значения с помощью длительных нажатий, а затем откорректировать их при помощи коротких однократных.

Автоматический выход из режима выставления показателей гистерезиса происходит через 10 секунд после последнего нажатия на кнопку.

ШАГ 3. Определение эксплуатационного режима: нагрев или охлаждение.

Если кратковременно нажать сразу две кнопки, на дисплее отобразятся режимы работы устройства. Если нажать и удерживать две кнопки дольше 5 секунд, терморегулятор переходит в режим выставления параметров. При помощи кратковременного нажатия на верхнюю или нижнюю кнопку выставляется режим «HOT» (НАГРЕВ) или «COL» (ОХЛАЖДЕНИЕ).

Автоматический выход из режима выставления режима эксплуатации происходит через 10 секунд после последнего нажатия на кнопку.

Терморегулятор имеет энергонезависимую память. Это значит, что при отключении устройства из-за перебоев в сети, выставленные параметры сохранятся.

Примеры программирования

Пример 1

Необходимо наладить обогрев комнаты в температурном диапазоне от 22 до 24°С.

Для этого необходимо выставить следующие показатели:

  • поддерживаемый температурный уровень: 24°С;
  • показатель гистерезиса: 2°С;
  • режим эксплуатации: НАГРЕВ.

При таких выставленных значениях терморегулятор будет контролировать работу обогревающего устройства и следить за тем, чтобы оно обогревало пространство до 24°С, а затем отключалось. После остывания помещения ровно на 2°С (т.е. до 22°С) терморегулятор вновь активизирует нагреватель. Такой цикл будет повторяться.

Пример 2

Необходимо организовать и поддерживать в морозильной камере температуру от -9°С до -5°С. Для этого следует выставить следующие показатели:

  • поддерживаемый температурный уровень: -5°С;
  • показатель гистерезиса: 4°С;
  • режим эксплуатации: ОХЛАЖДЕНИЕ.
Читать еще:  Схема теплового узла для теплых полов

Терморегулятор управляет охладительным элементом, который отключается, когда температура достигает показателя в -9°С. После повышения температуры на 5°С (т.е. до показателя в -5°С), терморегулятор вновь активизирует охладительный элемент. Морозильник начнет охлаждаться и цикл повторится.

Хранение

Находясь в упаковочной таре изготовителя, терморегулятор должен быть помещен в пространство с температурой в диапазоне от +5°С до +50°С и с относительной влажностью воздуха не более 85% (при температуре 25°С). Помещение должно быть очищено от паров агрессивных сред (кислот, щелочей), от пылевых загрязнений, газов, способствующих возникновению коррозийных изменений.

Гарантия

Одноканальный терморегулятор на электронной основе эксплуатируется на гарантии производителя в течение 24 месяцев с момента приобретения. При этом, необходимо соблюдать рекомендованные производителем требования к хранению, подключению и использованию.

В течении гарантийного срока производитель на безвозмездной основе производит гарантийный ремонт устройства в том случае, если оно не соответствует требованиям технических условий.

Терморегулятор не подлежит ремонту на гарантийных условиях в ряде случаев:

  1. покупателем не были соблюдены условия использования, отраженные в руководстве по эксплуатации;
  2. на изделии присутствуют признаки механических повреждений (нарушена пломба, прибор имеет нетоварный вид);
  3. терморегулятор имеет следы воздействия влаги, посторонних предметов, насекомых и др., пылевые загрязнения;
  4. терморегулятор вышел из строя вследствие условий, которые находятся вне зоны контроля производителя:
  • попадания молнии, пожара, затопления и т.п.;
  • отсутствия вентиляции.

Гарантия не распространяется на механические повреждения температурного датчика.

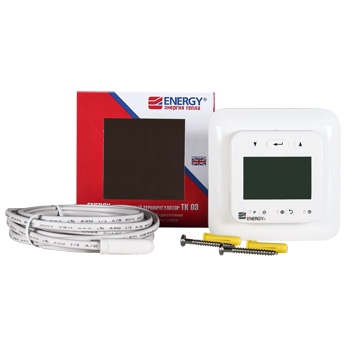

Терморегулятор с ЖК дисплеем Energy TK 03 программируемый

Код: 21379 / Арт: Т-014955

Код: 21379
Артикул: Т-014955

Вернуть товар, купленный Вами в компании Termokit, еще проще чем купить!

Большинство приобретенных у нас товаров мы принимаем обратно в течение 101 дня с момента продажи, на возврат остальных товаров у Вас всегда остается 31 день.

Цена действует на ограниченное количество 1 шт.

Доставка 780 руб.

Доставка 585 руб.

спецификации

документы

Описание

Электронный программируемый терморегулятор Energy TK03 с жидкокристаллическим дисплеем и выносным датчиком температуры поверхности пола. Energy ТК03 предназначен для скрытого утопленного монтажа с использованием стандартной монтажной коробки.
Функция программирования терморегулятора дает возможность настроить индивидуальные графики нагрева помещения. В термостате четыре программы для рабочих дней недели и две для выходных дней. Для каждого режима устанавливается время начала и окончания работы и необходимая температура. Минимальное время работы программы -10 минут. Также термостат имеет автоматическую функцию «ранний старт» – используя данные за предыдущий день работы, прибор вычисляет время, за которое пол нагреется до заданной температуры. На величину этого времени корректируется запуск теплого пола.
Высокая точность установки температуры 0,5°С в диапазоне от +5°С до +40°С и функция программирования сокращает время работы теплого пола и снижает расходы на потребляемую электроэнергию на 60-80%.
У терморегулятора интуитивно понятный интерфейс, управление осуществляется при помощи пяти кнопок. При нажатии кнопок на дисплее включается оранжевая подсветка, вследствие чего можно настраивать устройство даже в темном помещении. Вся информация о значениях температур и режимах работы отображается на жидкокристаллическом дисплее крупными и четкими символами.
Терморегулятор Energy TK03 защищён от конденсата (класс защиты IP 21), поэтому допускается установка во влажные помещения.
Функция программирования: программа разбивки времени суток на 2 и 4 периода

Бренд

Energy – это британская компания, являющаяся одним из крупнейших производителей отопительного оборудования на территории Евросоюза. Компания была основана в 1996 году и объединила опыт ведущих специалистов, новейшие тренды в дизайне и совместила их с инновационными техническими решениями и качественными комплектующими. Итогом этой стратегии стало, производство качественной отопительной техники, ориентированной на удовлетворение запросов конечного пользователя. Что в свою очередь позволило компании получить хороший старт для интенсивного развития, благодаря которому уже в 2000 году был организован оптовый отдел бренда для дистрибуции своих продуктов в другие страны.
