Гидроизоляция водяного теплого пола в ванной комнате

Какие бывают теплые полы в ванне, какой лучше выбрать

Теплые полы – это популярные системы, используемые в разных помещениях. Наиболее актуален теплый пол в ванной, где в качестве напольного покрытия используется керамическая плитка, так как материал считается холодным и некомфортным для хождения по нему босиком. Для этого могут выбираться разные системы, причем наиболее часто возникает вопрос, какой теплый пол лучше водяной или электрический. Каждая разновидность обладает своими особенностями, поэтому перед выбором следует определиться с конкретным вариантом. Каждый вид считается достаточно простым в создании, поэтому заниматься работами можно своими силами.

Виды теплого пола для ванной

Первоначально важно определиться, какой вариант конструкции будет применяться. Система отопления теплого пола является популярной в любом виде, а выбор зависит от предпочтений и финансовых возможностей собственников помещения. Поэтому первоначально следует разобраться, какие виды теплых полов существуют, из каких элементов они состоят, а также как правильно их сделать.

Водяной

Водяной теплый пол в ванной создается наиболее часто, так как данная конструкция легко подсоединяется к системе отопления или горячего водоснабжения. Для создания конструкции используются разные виды труб, сделанных из металлопластика или меди, а также пластика или стали.

Водяные теплые полы в ванной обладают многими плюсами:

• доступная стоимость, причем не только при процессе создания, но и при непосредственной эксплуатации, поэтому такая конструкция экономнее систем, работающих от электричества;
• высокая теплоотдача обеспечивает действительно качественный, быстрый и оптимальный подогрев пола в ванной;
• эта разновидность отличается долгим сроком эксплуатации, поэтому не приходится часто уделять внимание ремонтным работам;
• допускается подключать систему от централизованного отопления, поэтому затраты на обогрев пола будут действительно минимальными, а также не придется устанавливать дополнительные устройства для нагрева теплоносителя.

Нередко подключается водяной теплый пол от полотенцесушителя, а эта работа считается быстрой и простой.

Водяной теплый пол от центрального отопления обладает и некоторыми минусами. Сюда относительно сложность монтажа, а особенно это актуально для маленького помещения. Непременно требуется создание стяжки пола, что несет за собой дополнительные траты времени, денег и усилий, а также важно убедиться, что перекрытие выдержит существенную нагрузку от этой конструкции. Не рекомендуется создавать водяной теплый пол под паркетную доску. Так как система централизована, то обогрев будет осуществляться только тогда, когда управляющая компания будет включать отопление в доме, поэтому летом в ванной будут холодные плиточные полы. Если появятся протечки в системе, то придется полностью демонтировать напольное покрытие, разбивать стяжку и выполнять ремонт. Водяные теплые полы под керамогранит считаются оптимальным решением при наличии индивидуального отопления в квартире или доме, так как владельцы помещений самостоятельно регулируют температуру и время нагрева.

Технология по которой создается теплый пол водяной своими руками. Сам процесс создания конструкции делится на этапы:

• желательно выполнять работы непосредственно при процессе капитального ремонта или строительства дома;
• на перекрытие укладывается качественная и прочная гидроизоляция, причем допускается выбирать обмазочные или рулонные материалы, а при этом не должно быть стыков или пропущенных участков, а также важно, чтобы слой немного заходил на стены помещения;
• на бетонный пол укладывается теплоизоляционный слой, защищающий ванную комнату от потери тепла, причем чаще всего для этого используется керамзит или плиточные материалы;
• сверху заливается стяжка небольшой толщины;
• снова укладывается теплоизоляция, причем желательно пользоваться фольгированным качественным материалом, а стыки между элементами проклеиваются скотчем из алюминия;
• формируется армирующий слой из металлической сетки, обладающей небольшими ячейками;
• выполняется монтаж труб будущей конструкции, которые связываются проволокой или фиксируются с помощью дюбелей;
• схема прокладки труб должна продумываться заранее, чтобы обеспечивался в результате равномерный нагрев пола;
• подключается трубопровод к системе отопления;
• проверяется система на работоспособность;
• производится заливка бетонной стяжки;
• после высыхания конструкции, выполняется укладка плитки;
• через месяц запускается система, в результате чего получаются обогреваемые полы в ванной, обладающие высокой комфортностью.

Чтобы можно было регулировать мощность системы, желательно в процессе работы устанавливать терморегулятор. Работать такая конструкция может от газового или централизованного отопления.

Технология укладки водяного теплого пола в ванной

Условия эксплуатации ванной комнаты довольно экстремальные – это и повышенная влажность, и скачки температур. Поэтому к выбору отделочных материалов для этого помещения подходят с особой тщательностью. Первое, на что обращают внимание при их выборе, – это высокая влагостойкость, лёгкость мытья, долговечность, и практичность. В большинстве случаев именно кафельная плитка выбирается для отделки стен и пола ванной комнаты.

Несмотря на то, что этот материал отвечает всем требованиям, для человека он не очень комфортный. Согласитесь, ходить босяком по холодному влажному полу довольно неприятно. Современные технологии подсказали решение этой проблемы. Водяной тёплый пол в ванной поможет сделать поверхность более комфортной для человека и улучшить микроклимат во всём помещении. Видео инструкция в конце статьи поможет вам сделать такой пол своими руками.

Суть технологии

Чтобы выполнить подогрев пола в квартире или частном доме, можно использовать тёплые водяные или электрические полы. Водяной тёплый пол не самый простой с точки зрения монтажа, но и наиболее экономный в процессе эксплуатации.

Суть технологии состоит в том, что в полу прокладывается система трубок, в которых циркулирует горячая жидкость из системы отопления и обогревает поверхность пола. Для обеспечения циркуляции теплоносителя используются специальные насосы.

Тёплый пол в санузле или ванной комнате имеет следующие преимущества:

• Ходить босяком по такому полу намного приятнее, особенно если на полу уложена керамическая плитка. Это важно для тех, у кого в доме есть маленькие дети.
• Влага на таком полу будет быстрее испаряться, что защитит поверхность от скольжения и образования плесени.
• Подогрев пола можно использовать в виде дополнительного источника отопления помещения.
• Керамическая плитка и керамогранит отлично передают тепло от нагревательных элементов в полу.

Внимание: тёплые водяные полы запрещено использовать в многоквартирных домах.

В большинстве регионов нашей страны запрещено сооружать водяной тёплый пол в любом помещении в квартире. Связано это, прежде всего, с трудностями подключения такой системы. Всё дело в том, что после подключения отопительного контура пола не получится сохранить такое же давление в отопительной системе дома, как было до этого. А это приведёт к тому, что температура теплоносителя в других квартирах понизится.

Такая потеря давления связана со значительной протяжённостью трубопровода в полу. Иногда длина может достигать 100 м. Даже установка циркуляционного насоса не гарантирует, что давление в отопительной системе у соседей не станет ниже.

Важно: если отопление в частном доме подсоединено через элеватор, откажитесь от использования в тёплом полу полипропиленовых и металлопластиковых труб. Подойдут только медные изделия.

Кроме того при подключении от отопительной системы в квартире вы получите теплоноситель с температурой 50-75°С. Это слишком высокое значение. Для обогрева пола нужна температура воды 30°С. Следовательно, для её понижения придётся устанавливать смесительный узел, подающий остывшую воду из обратки. В противном случае придётся ограничить напор воды.

Что лучше, водяной или электрический пол?

К преимуществам всех напольных покрытий с подогревом в ванной комнате можно отнести то, что они обеспечивают правильный обогрев помещения, когда тёплый воздух идёт снизу вверх. Таким образом, можно отапливать даже значительные площади и отказаться от видимых источников обогрева.

Главным преимуществом водяного пола перед электрической системой обогрева является то, что вы сможете снизить эксплуатационные расходы, сэкономив на электроэнергии. Электрическая система позволяет наиболее равномерно распределять тепло по поверхности, поскольку кабель имеет одинаковую температуру на всём протяжении.

Водяной пол имеет и множество недостатков:

• Такие полы нельзя делать в квартире многоэтажного дома . Здесь для обогрева пола в ванной придётся сделать электрическую систему.
• Установить тёплый кафельный пол в санузле или ванной своими руками довольно сложно . Нужны определённые навыки и знания. Трубы нужно заложить в цементно-песчаную стяжку, правильно её выровнять и утеплить. Не менее важно правильно подобрать сам трубопровод.
• Расходы на установку водяного пола выше, чем затраты на сооружение электрической системы подогрева.
• В случае поломки системы или разрыва трубопровода придётся разбирать цементно-песчаную стяжку, чтобы добраться до труб.
• Неграмотный монтаж своими руками и ошибочный подбор циркуляционного насоса может свести на нет эффективность всей системы.
• Сложно контролировать режим отопления , поэтому очень важно правильно рассчитать мощность магистрали.
• Равномерность нагрева пола хуже , чем у электрических систем, из-за того, что теплоноситель остывает по мере продвижения в трубах.

Электрические полы лучше использовать в таких случаях:

• они подходят в качестве дополнения к основной отопительной системе в помещении;
• электрические системы можно использовать для обогрева полов ванных комнат и санузлов в многоквартирных домах, где установка водяной системы запрещена;
• обеспечивают быстрый обогрев пола в нужном месте;
• позволяют выполнить монтаж пола с подогревом без капитальных работ.

Водяные тёплые полы будут отличным выбором для:

• частных загородных домов, дач и коттеджей;
• они могут полностью заменить радиаторную систему обогрева;
• подходят в качестве дополнительной системы обогрева дома в случае совместного монтажа с отоплением.

Работы по монтажу

Если вы решили сделать своими руками полы с подогревом, то вам стоит ознакомиться с последовательностью действий:

1. Прежде всего, производим разборку старого лицевого покрытия и цементной стяжки под ним.
2. Теперь основание пола в ванной необходимо тщательно выровнять. Если поверхность относительно ровная, то можно просто заделать ремонтным раствором сколы и трещины на плитах перекрытия. При неровностях в пределах 0,3-3 см можно использовать самонивелирующуюся смесь.
3. На данном этапе стоит продумать раскладку отопительных труб в полу и коллектора. Ко всем элементам системы должен быть свободный доступ. При этом отопительный трубопровод в полу не должен быть повреждён массивной ванной. Раскладку труб делают так, чтобы они не оказались под санитарно-техническим оборудованием и мебелью.
4. После этого нужно сделать гидроизоляцию пола. Для этих целей подойдут рулонные материалы, которые укладываются внахлёст. Для большей герметизации стыков используют клейкую ленту. Гидроизоляционный материал обязательно заводится на стены на высоту 10 см.
5. Чтобы ваш тёплый пол обогревал напольное покрытие, а не бетонную плиту снизу, поверх гидроизоляции укладывается теплоизоляционный материал. Для этих целей можно приобрести экструдированный пенополистирол или полипропиленовые плиты.

Важно знать: толщина утеплителя в ванной над неотапливаемым помещением должна быть не меньше 100 мм, а над отапливаемым – достаточно 50 мм.

1. Далее на теплоизоляционный материал своими руками укладываем армирующую сетку.
2. После этого расстилаем слой фольгированного материала «Изофол». Он будет отражать тепло и не даст ему уходить в нижние слои конструкции.
3. Теперь можно производить раскладку труб. Работу начинаем вести вдоль самой удалённой от входа стены помещения. Шаг труб должен быть в пределах 30-50 см. От крайних труб до стен отступаем не менее 80 мм.
4. После этого выполняем подключение труб к коллектору и делаем пробный запуск водяной системы. Если всё работает исправно, можно переходить к следующему этапу.
5. На полу устанавливаем маяки и выравниваем их по уровню.
6. Делаем бетонную стяжку. Для этих целей можно взять сухие строительные смеси или приготовить раствор самостоятельно, смешав песок и цемент в соотношении 3 к 1 и добавив воды, чтобы получился раствор густой консистенции.
7. Смесь укладываем на пол и разравниваем правилом по маякам. Не стоит делать стяжку высотой менее 3 см, поскольку велик риск её растрескивания.
8. Когда смесь уложена, стяжку накрывают полиэтиленовой плёнкой для обеспечения равномерного высыхания и первые пару дней периодически смачивают водой. Через 3 дня плёнку можно убирать.
9. После полного застывания цементной стяжки можно переходить к укладке лицевого напольного покрытия.
10. Наш тёплый пол готов!

Советы

Если вы производите монтаж пола с подогревом своими руками, то вам пригодятся советы по выбору отдельных элементов системы:

• Все водяные конструкции подогрева пола отличаются мощностью. Она в свою очередь зависит от диаметра выбранных труб и особенностей монтажа. Расчёт требуемой мощности водяного пола производится с учётом размеров ванной комнаты, его расположения в доме, а также с учётом разновидности будущего напольного покрытия. Для выполнения правильного расчёта лучше обратиться к специалистам.
• Выбирая коллектор, циркуляционный насос или нагревательный котёл, стоит помнить, что они также могут отличаться своими техническими характеристиками. К примеру, бывают коллекторы с функциями, позволяющими выполнять регулировку циркуляции теплоносителя, или без них. Обычно первый вариант коллектора более дорогой. Если вы не собираетесь регулировать степень нагрева пола, то не стоит переплачивать и можно купить более дешёвый агрегат без этой функции.

Видео о том, как сделать своими руками полы с подогревом в ванной комнате:

Гидроизоляция теплого пола

Все чаще в квартирах и частных домах стали обустраивать теплый пол. Он дает возможность равномерно обогреть помещение по всей площади, делая микроклимат максимально комфортным для проживающих. В процессе монтажа такой системы обязательным будет гидроизоляция теплого пола. Необходимость в этой мере объясняется следующими причинами.

• Гидроизоляция под теплым водяным полом является обязательным условием при монтаже такой системы обогрева, так как при нарушении герметичности труб с теплоносителем основание начнет разрушаться. Особенно это актуально для квартиры, расположенной не на первом этаже, так как есть большой риск подтопления соседей.
• Гидроизоляция теплого водяного или электрического пола нужна для разделения утеплителя и основания из бетона, так как из-за изменений низкой и высокой температуры будет возникать конденсат, негативно воздействующий на строительные материалы.
• Гидроизоляция пола в частном доме на первом этаже, между почвой и стяжкой, чтобы создать защитный слой, препятствующий проникновению вверх капиллярной влаги.

Нужна ли гидроизоляция теплого пола?

Нужна ли гидроизоляция теплого пола? Этот вопрос часто задают те, кто впервые делает ремонт, в частности, монтаж такой системы обогрева. Ответ в этом случае простой — если пренебречь изоляцией при укладке водяного пола, то есть риск протечек и последующей коррозии, разрушения строительных материалов. Если же процедура утепления подразумевает обустройство электрической системы в помещениях с высоким уровнем влажности, то есть риск замыкания. Поэтому для безопасности и комфорта специалисты рекомендуют под теплый пол сделать гидроизоляцию.

Выбор материалов для гидроизоляции теплого пола

Выбираемая гидроизоляция пола в частном доме или квартире, должна соответствовать следующим параметрам:

• термостойкость;
• отсутствие в составе вредных для человека компонентов, которые при нагревании будут выделяться в воздух;
• водонепроницаемость, что особенно актуально, когда выполняется гидроизоляция теплого пола с теплоносителем;
• долговечность.

Рассмотрим наиболее эффективные материалы, которые применяются для изоляции электрического или водяного пола.

Рулонная гидроизоляция

Рулонная гидроизоляция является наиболее распространенным материалом, особенно в случае обустройства электрического пола. Самый простой вариант — это рубероид или плотная полиэтиленовая пленка. В последние годы большим спросом стала пользоваться гидроизоляционная мембрана, материал более прочный и долговечный, чем привычный всем рубероид.

Фиксация осуществляется способом наклеивания или наплавления при помощи газовой горелки или строительного фена.

Перед укладкой рулонного изделия, основание тщательно выравнивают, обрабатывают грунтовкой. Далее укладывается слой гидроизоляции, которая в своем роде и некое дополнительное утепление. Только после фиксации изоляции можно приступать к монтажу теплого пола.

Обмазочная гидроизоляция

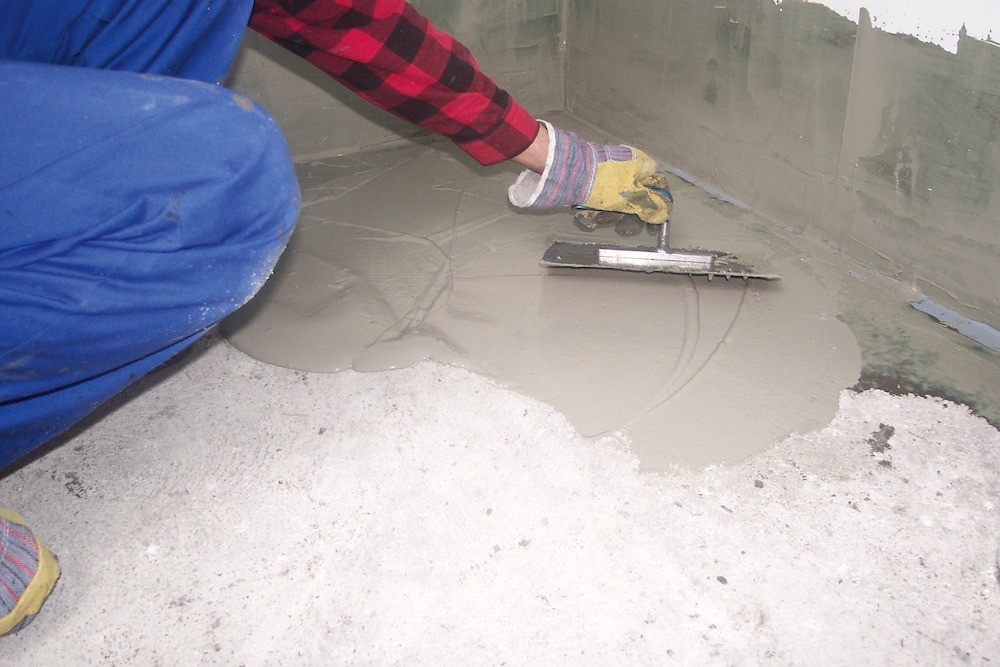

Самый простой тип гидроизоляции, который можно сделать под теплым водяным полом – это нанести на бетонное основание обмазочный состав, делающий конструкцию устойчивой к влаге. Не рекомендуется в этом случае использовать смеси, производимые на битумной основе. Лучше отдать предпочтение цементно-полимерным составам,, наносимые на поверхность с помощью валика или шпателя, на стыках, прокладывая специальную ленту. Не менее эффективное средство – литая силиконовая смесь, которая при застывании образует прочную и эластичную мембрану, что очень важно при усадках зданий, недавно введенных в эксплуатацию.

Мастика наносится кистью или валиком в несколько слоев. Также можно применять метод безвоздушного напыления. Компоненты состава проникают в структуру строительного материала, создавая защитный гидрофобный слой. Как правило, гидроизоляционные мастики применяются в ванных комнатах, санузлах и кухнях, если речь идет о помещении на первом этаже, то обязательной процедурой будет также утепление.

Технология нанесения гидроизоляции под теплый пол

Если нужна гидроизоляция помещения, расположенного над грунтом, то изначально укладывается защитный слой под стяжку, так как сказать, предварительная изоляция. Как правило, для этого используются рулонные материалы (рубероид, стеклоизол и пр.).

Следующий этап – заливается стяжка, после полного высыхания которой может выполнять непосредственно гидроизоляция теплого пола. Если же речь идет об уже существующей стяжке, то с нее предварительно нужно удалить остатки старой изоляции, очистить от загрязнений.

Рулонная изоляция раскатывается по поверхности пола, максимально прижимается к основанию. При этом обязательно выполняется заход на стены гидроизоляционного материала около 20 сантиметров. Полотнища фиксируются внахлест, стыки аккуратно проклеиваются или свариваются.

Если гидроизоляция пола выполняется с применением обмазочных составов, то при работе нужно строго следовать инструкции производителя. Наносятся мастики в несколько слоев, при этом после каждой обработки нужно ждать полного высыхания состава.

Теплый пол монтируется только после того, как последний слой изоляции просохнет. При необходимости можно сделать гидроизоляцию утеплителя сверху, например, используя водонепроницаемую подложку.

Какая бы ни была выбрана гидроизоляция под водяной пол или электрический обогрев, очень важно соблюсти все этапы, чтобы добиться нужного результата. Конечно, сделать все можно своими руками, но каждый материал и технология имеет свои нюансы, которые нужно учитывать. Есть еще один вариант решения данной задачи – доверить процесс обустройства специалистам, имеющим опыт в подобной работе.

Как сделать пол в ванной: все шаги от гидроизоляции до утепления

Полу в ванной необходимо придать гидро- и звукоизолирующие свойства, порой в толще конструкции требуется проложить трубы и оборудовать её системой электрообогрева. Рассказываем, как правильно выполнить эти задачи.

Если при ремонте вы не трогаете штатную сантехкабину, то все работы по обновлению пола в ванной/туалете будут заключаться в удалении старого покрытия (или нанесении на него насечек для лучшей адгезии с плиточным клеем) и укладке нового. Но при реконструкции санузла или обустройстве квартиры свободной (условно свободной) планировки предстоит многоэтапный цикл работ, включающий гидроизоляцию основания и стен, прокладку коммуникаций, заливку базовой и выравнивающей стяжек и наконец монтаж покрытия пола. Итак, начнём по порядку.

Гидроизоляция пола

К устройству пола квартирного санузла приступают после возведения перегородок. Первый этап работ — гидроизоляция перекрытия.

Слой гидроизоляции должен быть абсолютно герметичным, прочным и долговечным. Он призван предотвратить протечки вниз влаги из бетонной смеси при заливке стяжки и в дальнейшем дать страховку на случай прохудившейся трубы или разошедшегося соединения в системе водопровода или канализации.

Сегодня строители применяют широчайший спектр гидроизоляционных материалов, однако тонкослойная плёночная гидроизоляция может быть повреждена при заливке стяжки, а обмазочные полимерные составы повышенной прочности обходятся довольно дорого. Кроме того, и те и другие практически не влияют на уровень ударного шума под перекрытием, а ведь ваши соседи снизу вряд ли будут рады слышать стук водяных струй о дно ванны или поддон душа. Поэтому в обычной, неутеплённой, конструкции (к вопросу утепления пола санузла мы ещё вернёмся) правильнее использовать рулонные материалы на битумной основе, армированные стеклохолстом или полиэфирным волокном, — «Бирепласт» («Гидрол-Кровля»), «Стеклоэласт» («Оргкровля»), «Техноэласт Барьер» (ТЕХНОНИКОЛЬ). Слой такой гидроизоляции позволяет снизить уровень ударного шума под перекрытием на 20–24 дБ — обычно этого достаточно для выполнения требований строительных норм (СП 51.13330.2011 «Защита от шума»).

Наиболее эффективны и удобны в монтаже специализированные (предназначенные для шумо- и гидроизоляции перекрытий) изделия с самоклеящимся нахлёстом, например «Master Гидроизоляция пола» (ТЕХНОНИКОЛЬ). Обычные кровельные полосы без клеящего слоя укладывают с нахлёстом не менее 10 см и сплавляют либо склеивают мастикой. В идеале такая гидроизоляция должна быть двухслойной. Материал заводят на стены с таким расчётом, чтобы он на 40–60 мм возвышался над уровнем будущего покрытия пола.
